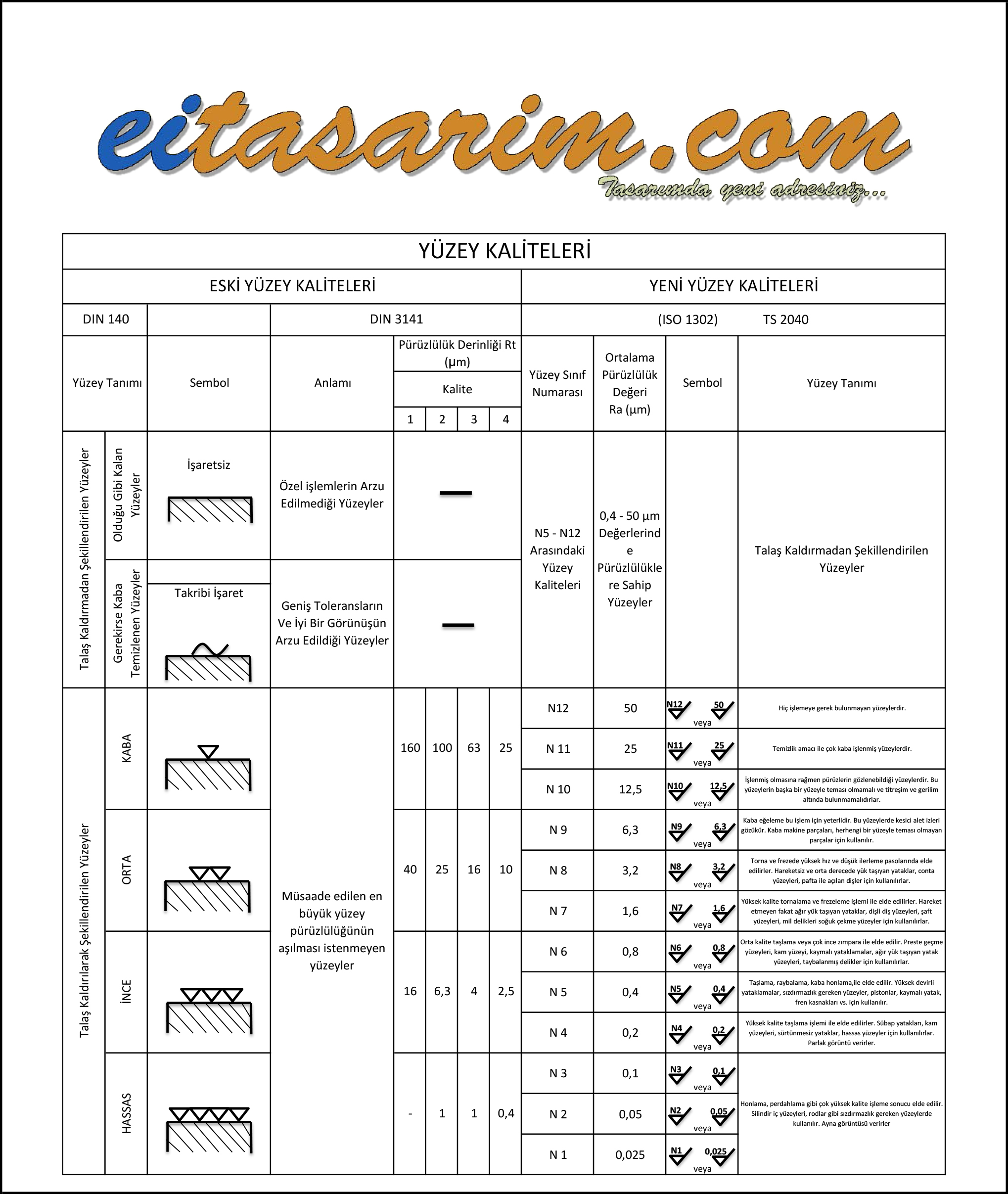

Yüzey İşleme İşaretleri

YÜZEY İŞLEME İŞARETLERİ
YÜZEY PÜRÜZLÜLÜĞÜ

SURFACE ROUGHNESS TABLES

Yukarıdaki metnin Türkçesi;

METRİK YÜZEY PÜRÜZLÜLÜĞÜ SEMBOLLERİ,
SEMBOL AÇIKLAMALARI

Metrik yüzey pürüzlülüğü değerleri µm (mikrometre) birimi ile gösterilir.

SEMBOLLER: Genel olarak kullanılan ve özel anlamları olan semboller aşağıdadır. Pürüzlülük sembolü biri, diğerinden uzun, 60 derece açılı iki çizgiden oluşur.
Temel sembol (Üst çizgisi olmadan) tek başına kullanılmaz.Ra Pürüzlülük Sembolü İşleme yöntemi veya yüzey pürüzlülüğü ile birlikte kullanılmalıdır.

Örnekteki gösterimde işleme yöntemi serbest pürüzlülük değeri 3.2 µm (0.0032mm) olmalıdır.Ra Pürüzlülük Sembolü
Üst çizgisi bulunan sembol  ise işleme zorunludur. (Yüzey  pürüzlülüğü değeri 3.2 µm)Ra Pürüzlülük Sembolü
İçinde daire olan sembol ise talaş kaldırmaya izin vermez. (Yüzey  pürüzlülüğü değeri 3.2 µm) Ra Pürüzlülük Sembolü

İMALAT YÖNTEMLERİ İLE ELDE EDİLEN YÜZEY PÜRÜZLÜLÜK DEĞERLERİ

Aşağıdaki tablo pratikte kullanılan işleme yöntemleri ile elde edilecek Ra değerleri hakkında fikir vermek içindir.
Bu Tablo metal yüzeyler içindir. Diğer malzemeler  farklılıklar gösterebilir.

Ortalama Pürüzlülük Değerleri:Ortalama Pürüzlülük Değeri             Hassas:Ra Pürüzlülük Sembolü               Kaba: Ra Pürüzlülük Sembolü

Farklı İşleme Metotları İçin Gerçekleştirilebilir Yüzey Pürüzlülük Değerleri Ra µm

Talaşlı imalat veya
Aşındırıcı yöntemler

Yüzey Pürüzlülüğü Ra µm

0.012 0.025 0.05 0.1 0.2 0.4 0.8 1.6 3.2 6.3 13 25 50
Plazma ve OXY Fuel Kesme Ra Pürüzlülük Sembolü Ortalama Pürüzlülük Değeri Ortalama Pürüzlülük Değeri Ortalama Pürüzlülük Değeri
Testere Ortalama Pürüzlülük Değeri Ortalama Pürüzlülük Değeri Ortalama Pürüzlülük Değeri Ortalama Pürüzlülük Değeri Ortalama Pürüzlülük Değeri
Planya Ortalama Pürüzlülük Değeri Ortalama Pürüzlülük Değeri Ortalama Pürüzlülük Değeri Ortalama Pürüzlülük Değeri Ortalama Pürüzlülük Değeri
Zımba Ortalama Pürüzlülük Değeri Ortalama Pürüzlülük Değeri Ortalama Pürüzlülük Değeri
Kimyasal İşlem Ortalama Pürüzlülük Değeri Ortalama Pürüzlülük Değeri Ortalama Pürüzlülük Değeri Ortalama Pürüzlülük Değeri
Erezyon Ortalama Pürüzlülük Değeri Ortalama Pürüzlülük Değeri Ortalama Pürüzlülük Değeri Ortalama Pürüzlülük Değeri
Matkap Ortalama Pürüzlülük Değeri Ortalama Pürüzlülük Değeri Ortalama Pürüzlülük Değeri Ortalama Pürüzlülük Değeri
Bara Ortalama Pürüzlülük Değeri Ortalama Pürüzlülük Değeri Ortalama Pürüzlülük Değeri Ortalama Pürüzlülük Değeri
Freze Ortalama Pürüzlülük Değeri Ortalama Pürüzlülük Değeri Ortalama Pürüzlülük Değeri Ortalama Pürüzlülük Değeri Ortalama Pürüzlülük Değeri Ortalama Pürüzlülük Değeri
Torna Ortalama Pürüzlülük Değeri Ortalama Pürüzlülük Değeri Ortalama Pürüzlülük Değeri Ortalama Pürüzlülük Değeri Ortalama Pürüzlülük Değeri
Broş Ortalama Pürüzlülük Değeri Ortalama Pürüzlülük Değeri Ortalama Pürüzlülük Değeri Ortalama Pürüzlülük Değeri
Rayba Ortalama Pürüzlülük Değeri Ortalama Pürüzlülük Değeri Ortalama Pürüzlülük Değeri Ortalama Pürüzlülük Değeri
Eğelemek Ortalama Pürüzlülük Değeri Ortalama Pürüzlülük Değeri Ortalama Pürüzlülük Değeri Ortalama Pürüzlülük Değeri
Taşlama Ortalama Pürüzlülük Değeri Ortalama Pürüzlülük Değeri Ortalama Pürüzlülük Değeri Ortalama Pürüzlülük Değeri Ortalama Pürüzlülük Değeri
Fırçalama Ortalama Pürüzlülük Değeri Ortalama Pürüzlülük Değeri Ortalama Pürüzlülük Değeri
Elektrolit Taşlama Ortalama Pürüzlülük Değeri Ortalama Pürüzlülük Değeri Ortalama Pürüzlülük Değeri
Honlama Ortalama Pürüzlülük Değeri Ortalama Pürüzlülük Değeri Ortalama Pürüzlülük Değeri Ortalama Pürüzlülük Değeri
Parlatma Ortalama Pürüzlülük Değeri Ortalama Pürüzlülük Değeri Ortalama Pürüzlülük Değeri
Lepleme Ortalama Pürüzlülük Değeri Ortalama Pürüzlülük Değeri Ortalama Pürüzlülük Değeri Ortalama Pürüzlülük Değeri
Süper Finiş Ortalama Pürüzlülük Değeri Ortalama Pürüzlülük Değeri Ortalama Pürüzlülük Değeri Ortalama Pürüzlülük Değeri
Flex-Hone Esnek Honlama Fırçaları Ortalama Pürüzlülük Değeri Ortalama Pürüzlülük Değeri Ortalama Pürüzlülük Değeri Ortalama Pürüzlülük Değeri Ortalama Pürüzlülük Değeri Ortalama Pürüzlülük Değeri Ortalama Pürüzlülük Değeri Ortalama Pürüzlülük Değeri

Malzeme Kaldırmayan Yöntemler

Yüzey Pürüzlülüğü Ra µm
0.012 0.025 0.05 0.1 0.2 0.4 0.8 1.6 3.2 6.3 13 25 50
Kum Döküm Ra Pürüzlülük Sembolü Ortalama Pürüzlülük Değeri Ortalama Pürüzlülük Değeri Ortalama Pürüzlülük Değeri
Sıcak Haddeleme Ortalama Pürüzlülük Değeri Ortalama Pürüzlülük Değeri Ortalama Pürüzlülük Değeri
Dövme Ortalama Pürüzlülük Değeri Ortalama Pürüzlülük Değeri Ortalama Pürüzlülük Değeri Ortalama Pürüzlülük Değeri Ortalama Pürüzlülük Değeri Ortalama Pürüzlülük Değeri
Döküm Ortalama Pürüzlülük Değeri Ortalama Pürüzlülük Değeri Ortalama Pürüzlülük Değeri
Hassas Döküm Ortalama Pürüzlülük Değeri Ortalama Pürüzlülük Değeri Ortalama Pürüzlülük Değeri Ortalama Pürüzlülük Değeri
Ekstrüzyon Ortalama Pürüzlülük Değeri Ortalama Pürüzlülük Değeri Ortalama Pürüzlülük Değeri Ortalama Pürüzlülük Değeri
Soğuk Haddeleme Ortalama Pürüzlülük Değeri Ortalama Pürüzlülük Değeri Ortalama Pürüzlülük Değeri Ortalama Pürüzlülük Değeri Ortalama Pürüzlülük Değeri
Robuto Ezerek Parlatma Ortalama Pürüzlülük Değeri Ortalama Pürüzlülük Değeri Ortalama Pürüzlülük Değeri Ortalama Pürüzlülük Değeri

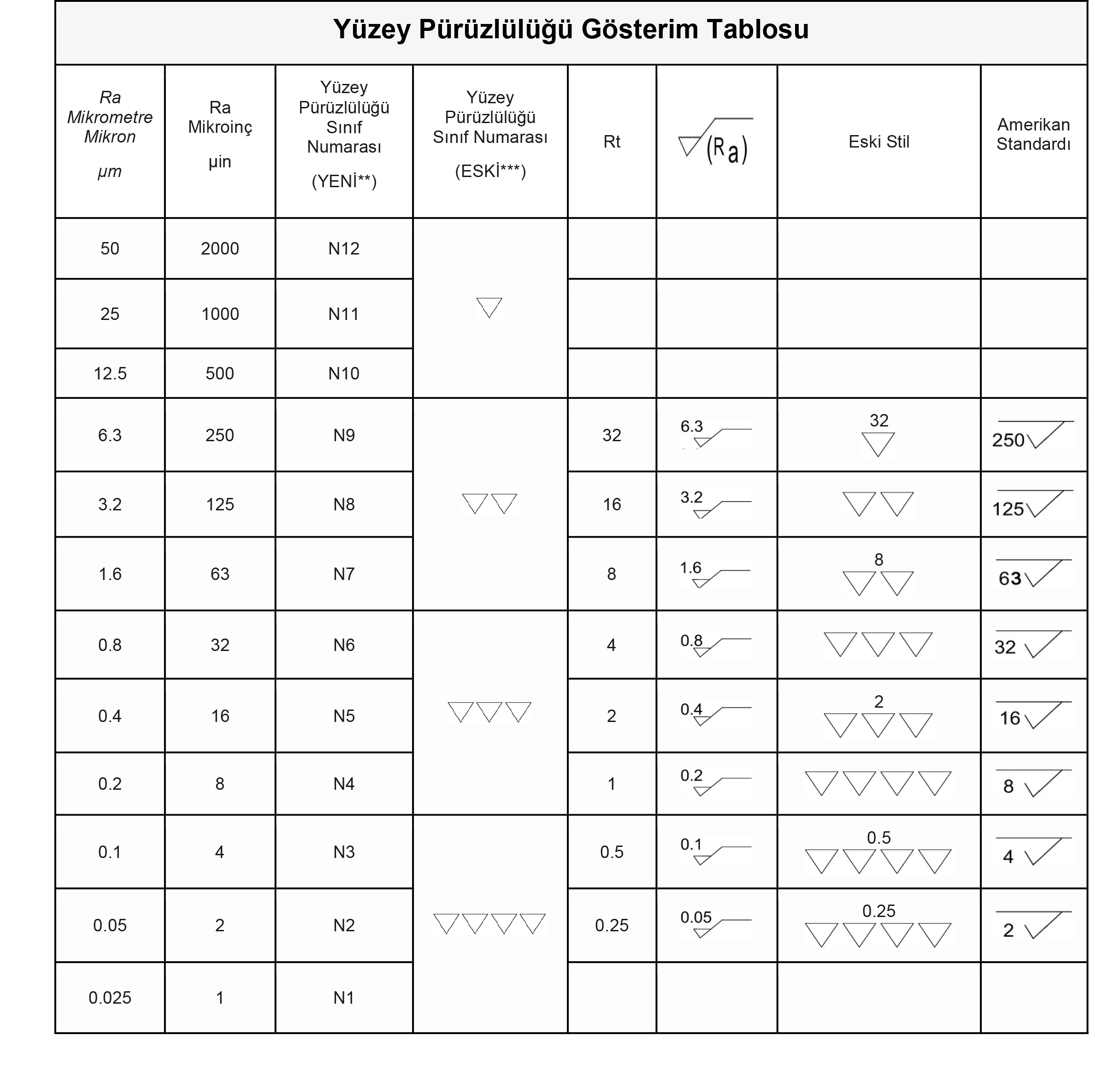

YÜZEY PÜRÜZLÜLÜĞÜNÜN FARKLI GÖSTERİM ŞEKİLLERİ

Mikro inç olarak gösterilen yüzey pürüzlülük değerleri mikrometre değerinin 40 katıdır.



(**) Bu gösterim uluslararası tedarikçiler için teknik resimlerde ve yeni tasarımlarda kullanılmalıdır.
(***) Eski yüzey pürüzlülük sembolleri eski metrik teknik resimlerde karşınıza çıkabilir. Yeni tasarımlarda kullanılmamalıdır.

Yeni sistemin kullanımına örnekler:

Yeni ve Eski Pürüzlülük Gösterimi

Bazı Durumlarda üretim metodu belirtilmesi gerekebilir.

Uretim Metodu ile Beraber Yüzey Pürüzlülüğü Gösterimi

Hassas taşlama diyor.

NOTLAR:

1-Teknik Resimde, Üçgenler – Rz – Rt sembolleri mikron biriminde tepe-çukur pürüz ölçümünü gösterirler. (1 Mikron = 1 mikrometre = 0.001mm)

2- Teknik resimde Ra gösterimi tepe-çukur ölçümünü göstermez. Ortalama yüzey pürüzlülüğünü belirtir.

3- Amerikan Standartlarında ASA B46.1 ortalama yüzey pürüzlülük birimi mikroinçtir.

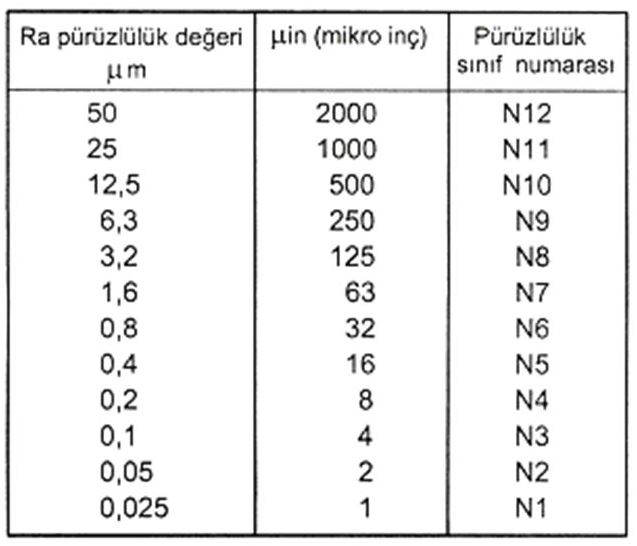

Yüzey Pürüzlülük Değerleri Tablosu

İmalat sonrası parça yüzeylerinin tamamı aynı özelliklerde olmayabilir. Maliyetin artmaması için yüzeyler, gerektiği kadar düzgün ve pürüzsüz olmalıdır. Uygulamalarda farklılıkları önlemek için yüzey kaliteleri standart hale getirilmiştir ve ISO 1302/1992 ve TS 2040/Şubat 1999’la açıklanmıştır. Bu standartlara göre 12 çeşit yüzey kalitesi belirlenmiştir. Ra aritmetik ortalama pürüzlülük değerlerine karşı gelen pürüzlülük sınıf numaraları aşağıdaki tabloda verilmiştir.
