DIN 7168 Genel Toleranslar

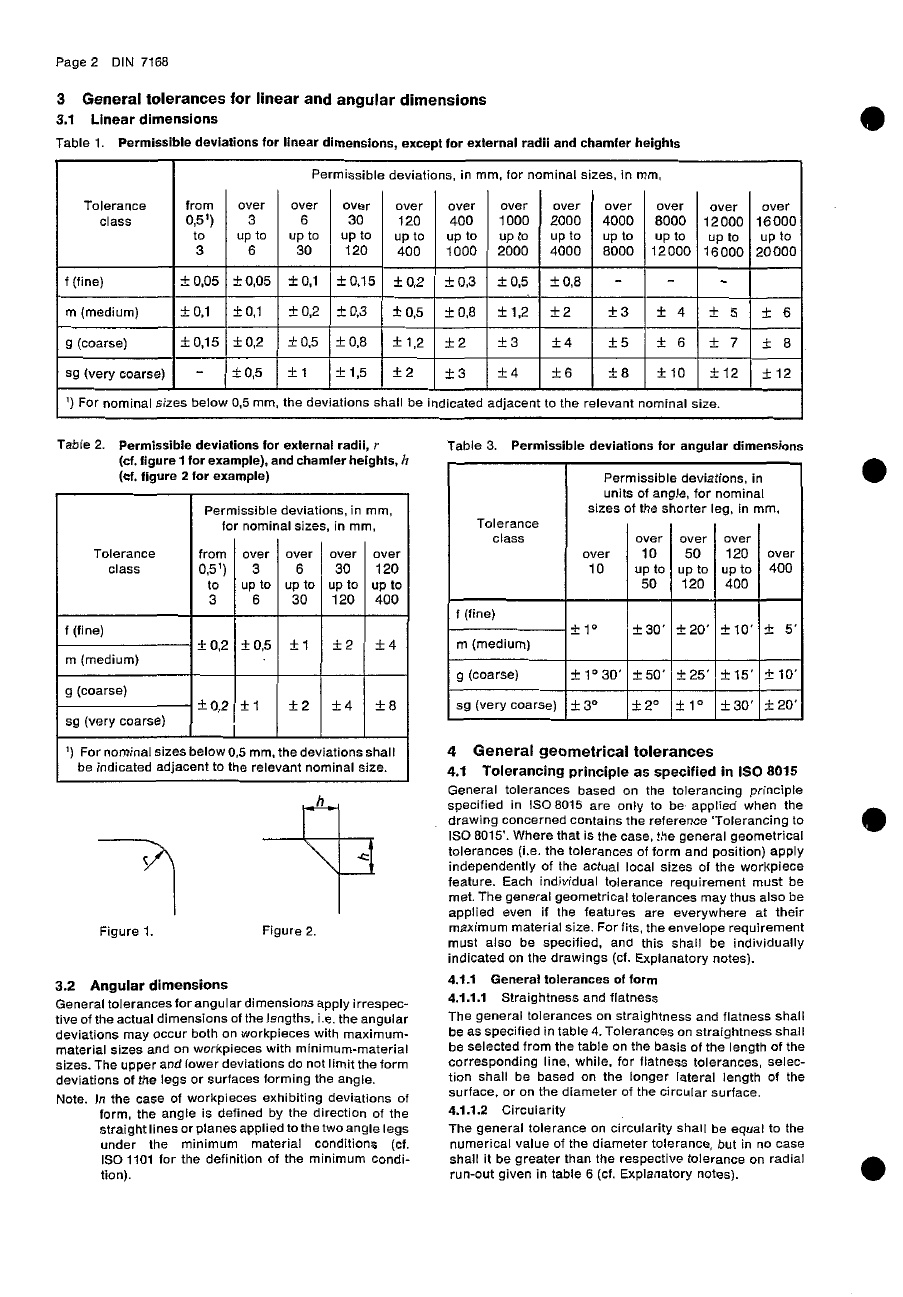

Genel Toleranslar; Teknik Resim Çizimlerinde; Tolerans verilmeyen ölçülerin de bir tolerans değerine sahip olması gerekir. Aşağıda DIN 7168 (General Tolerances) Genel toleranslar Tablosu verilmiştir. Antette yer alan örneğin DIN 7168 ORTA ifadesinin karşılığını aşağıdaki tablolardan bulabilirsiniz. Toleransı olmayan 20 boy ölçüsünün toleransı Tabloya göre; ± 0.2 mm’dir.
Ölçü aslında yazmasada; 20 ± 0.2 mm’dir.

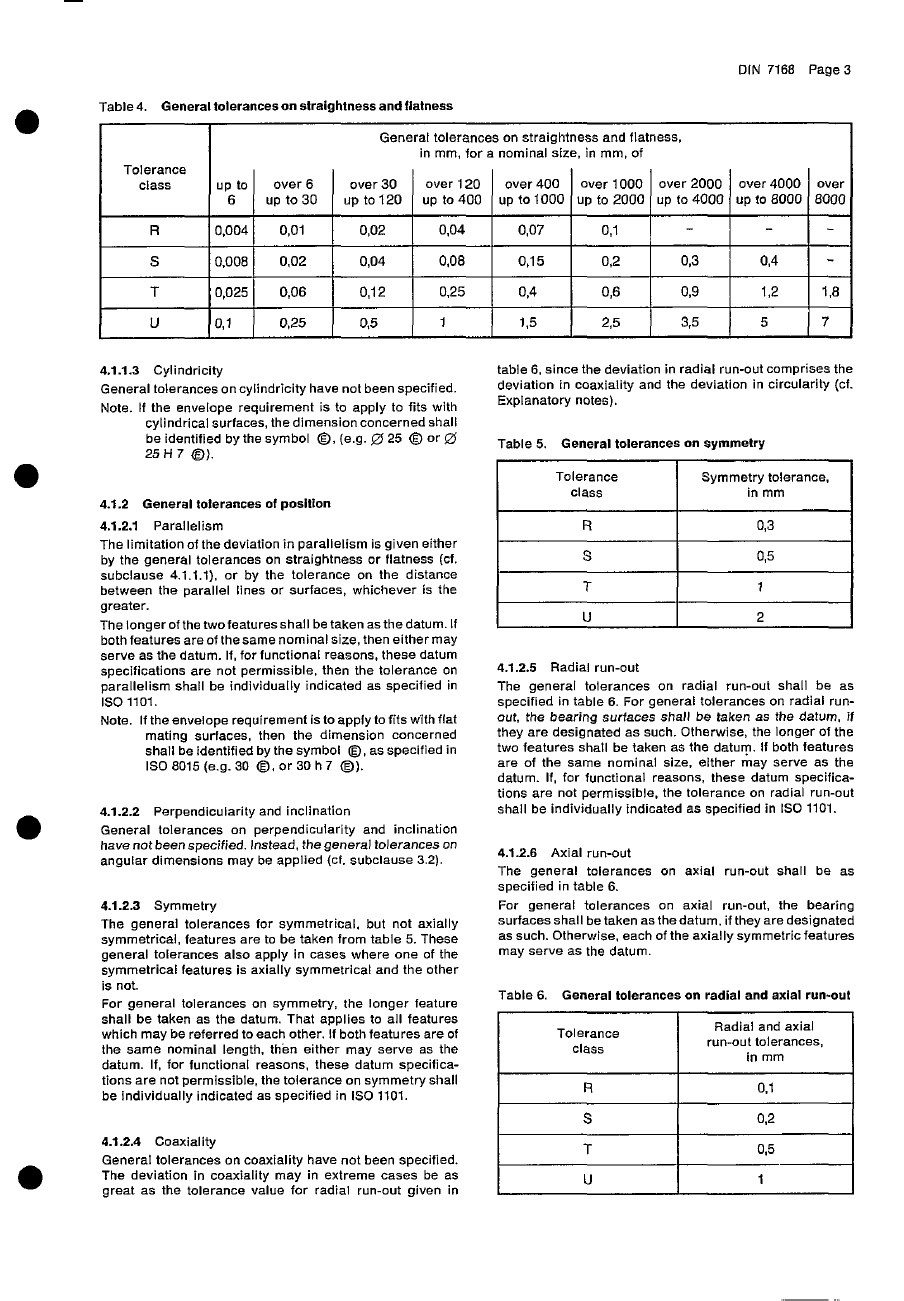

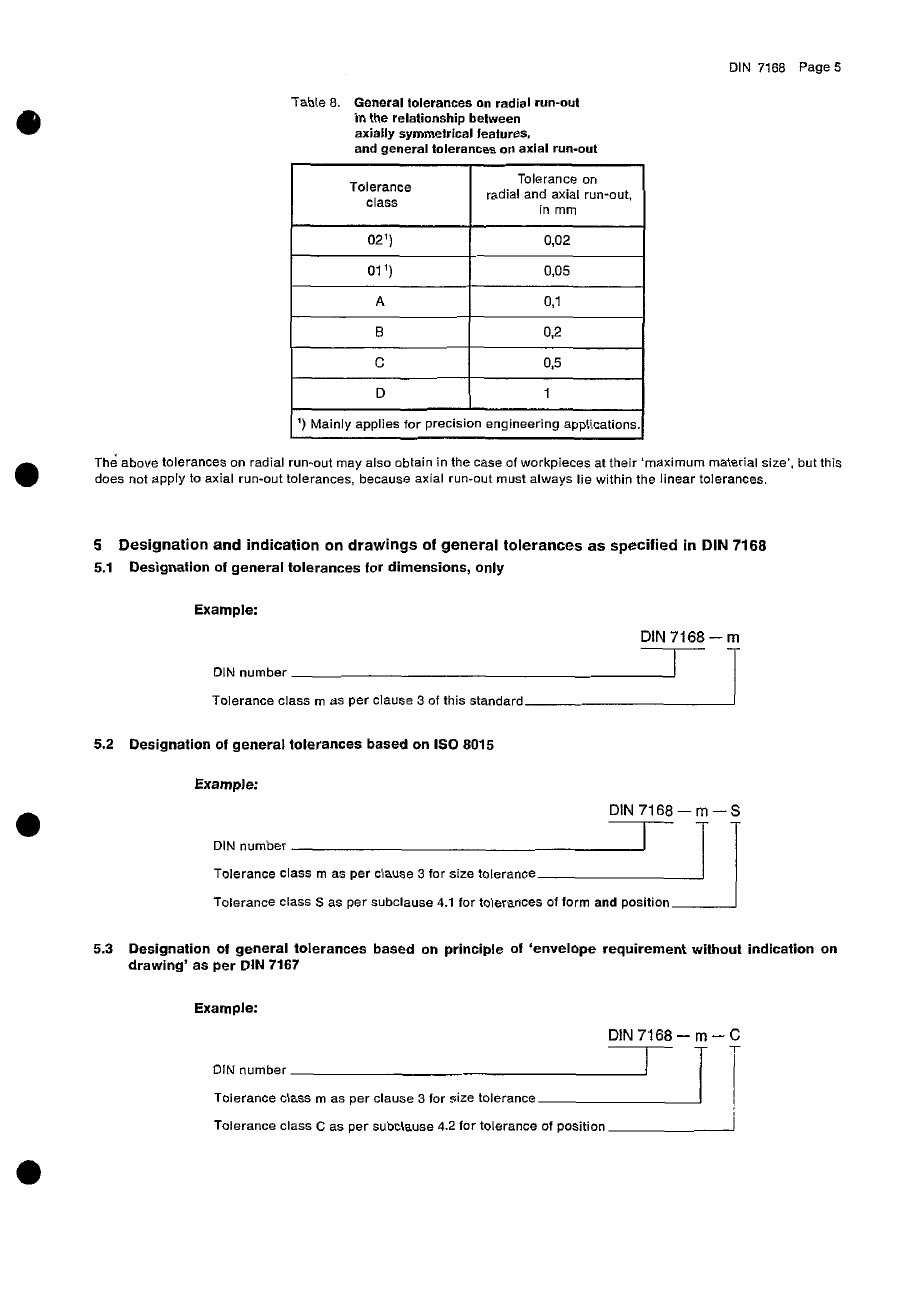

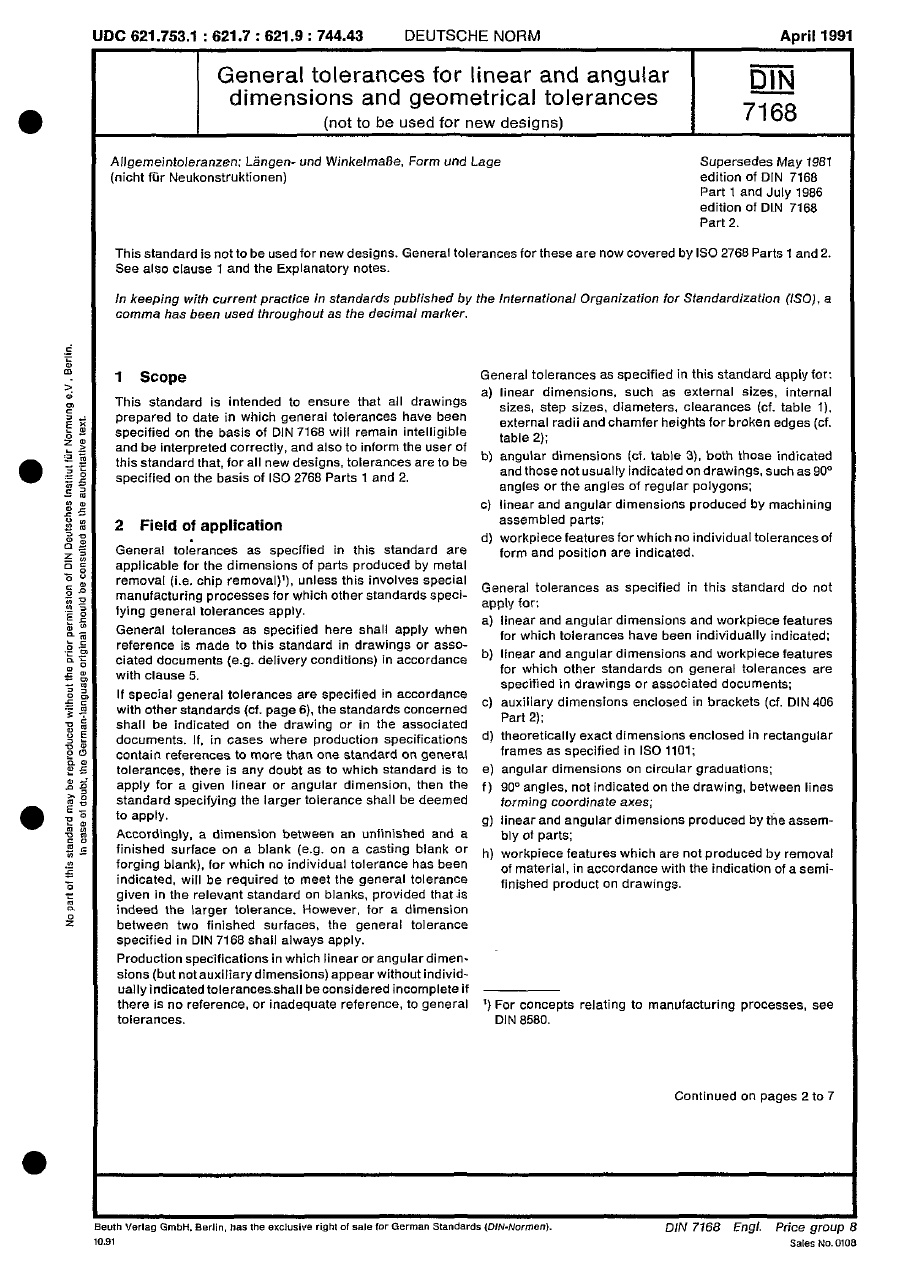

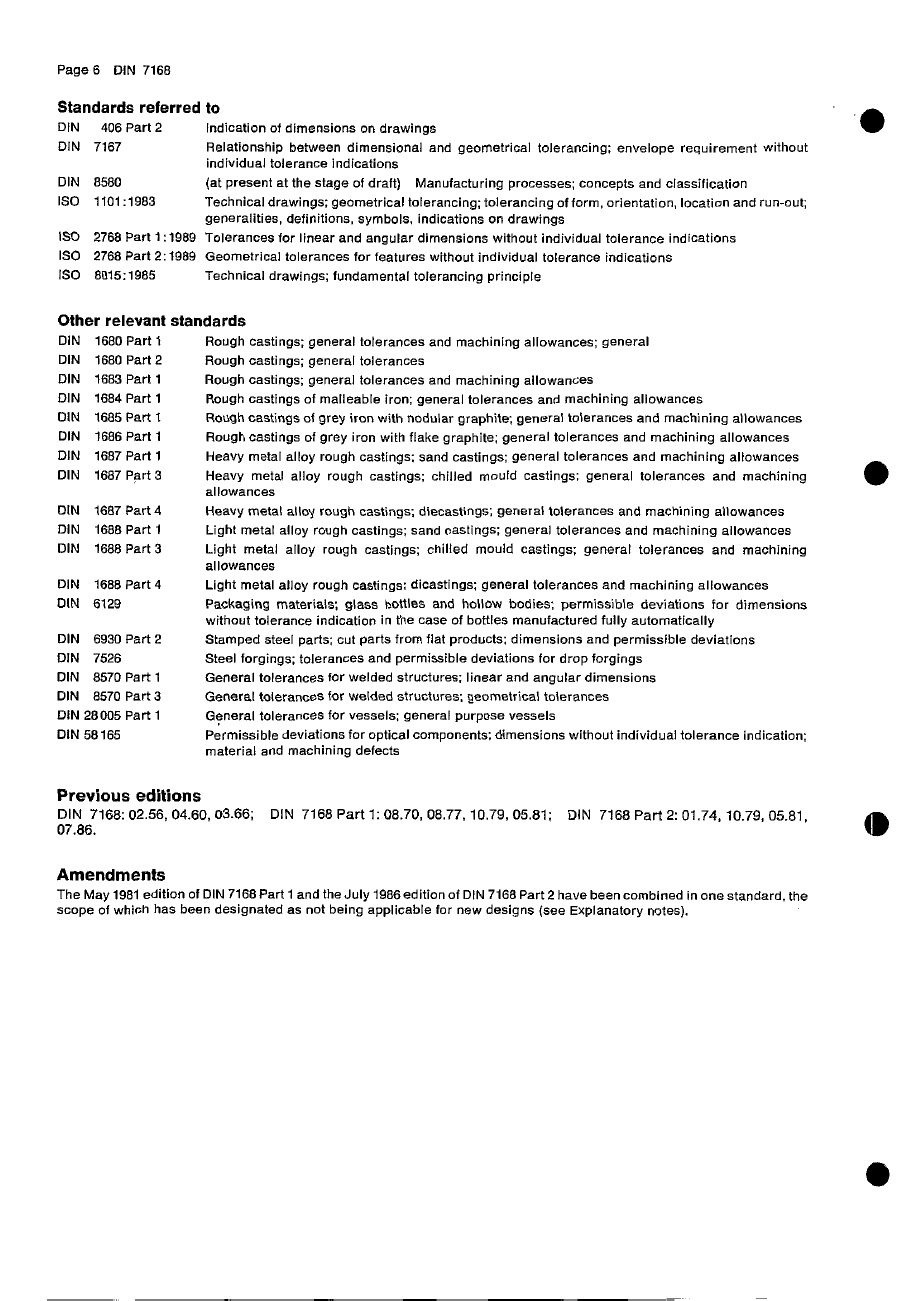

DIN 7168 Genel Toleranslar Komple Döküman;

DIN 7168 Görüntülemek, İndirmek için tıklayın… (Pdf)

Genel Toleranslar ISO 2768

eitasarim:

View Comments (4)

    • Merhaba Mert bey
      En son Nisan 1991 de yayınlanmış gözüküyor. Bu standart aktif değil. Yalnız karşılaştığımız resimlerde genel tolerans olarak bu standarda atıfta bulunuyor. Dolayısıyla ilgili işlerde DIN 7168 standardını kullanmak gerekiyor.
      Bunun yerine DIN ISO 2768 geçerli diye düşünüyorum. Yeni resimlerde DIN ISO 2768 kullanılmalıdır. (yorumumdur, bağlayıcı değildir.)

    • DIN 7168 Şu an yeni tasarımlar için kullanılmamaktadır. Ama Eski Resimler için üzerlerinde DIN 7168 yazıyorsa geçerlidir.
      "ISO 2768 DEDİĞİNİZ STANDART TS 1980-1 EN 22768-1 Mİ?" sorunuzun cevabını bilmiyor(dum). internetten aradığınızda ikisi de aynı gözüküyor.
      Bu link den "Uluslararası karşılıklar" satırından aynı olduğunu görebilirsiniz. TSE'nin sitesi
