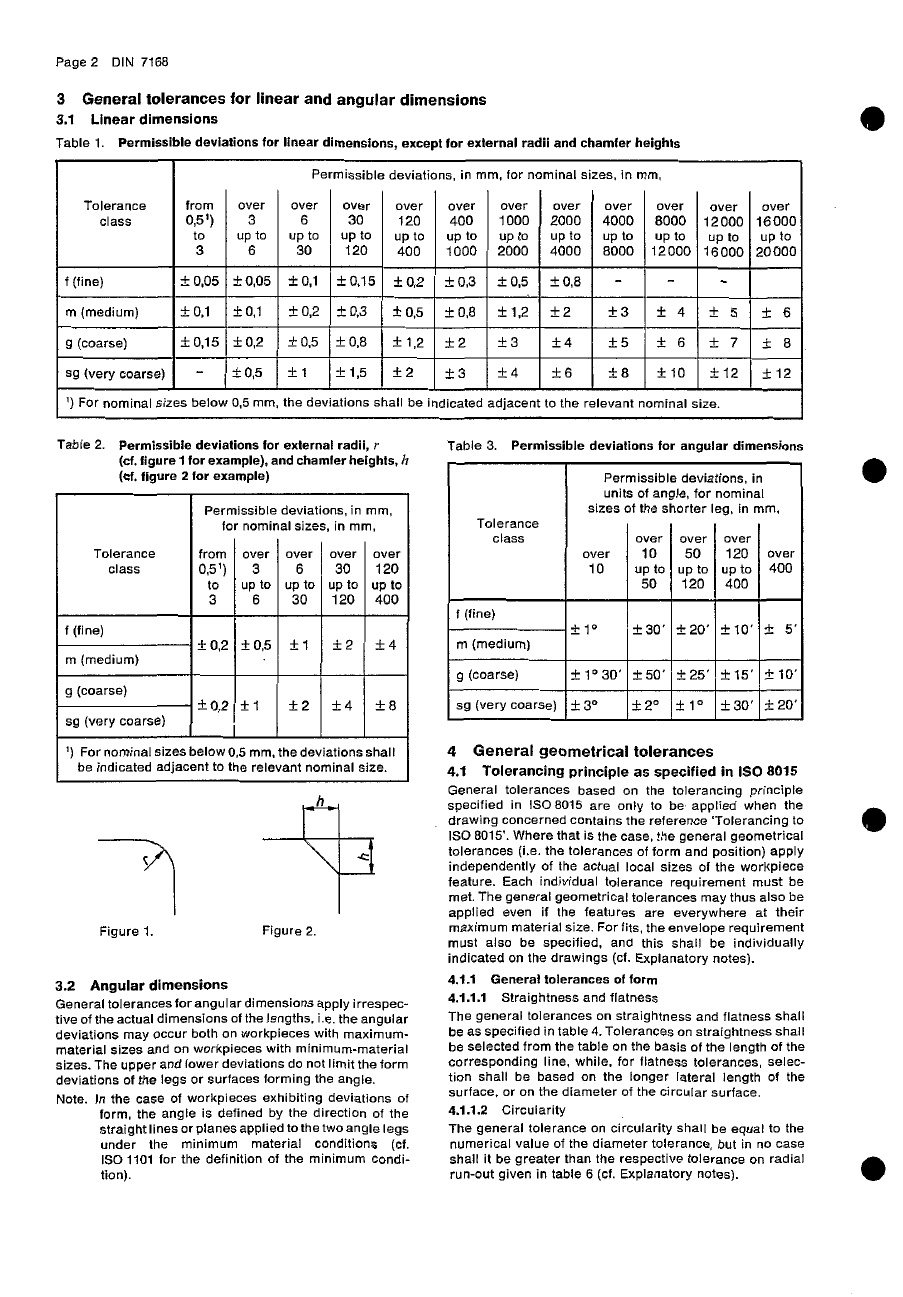

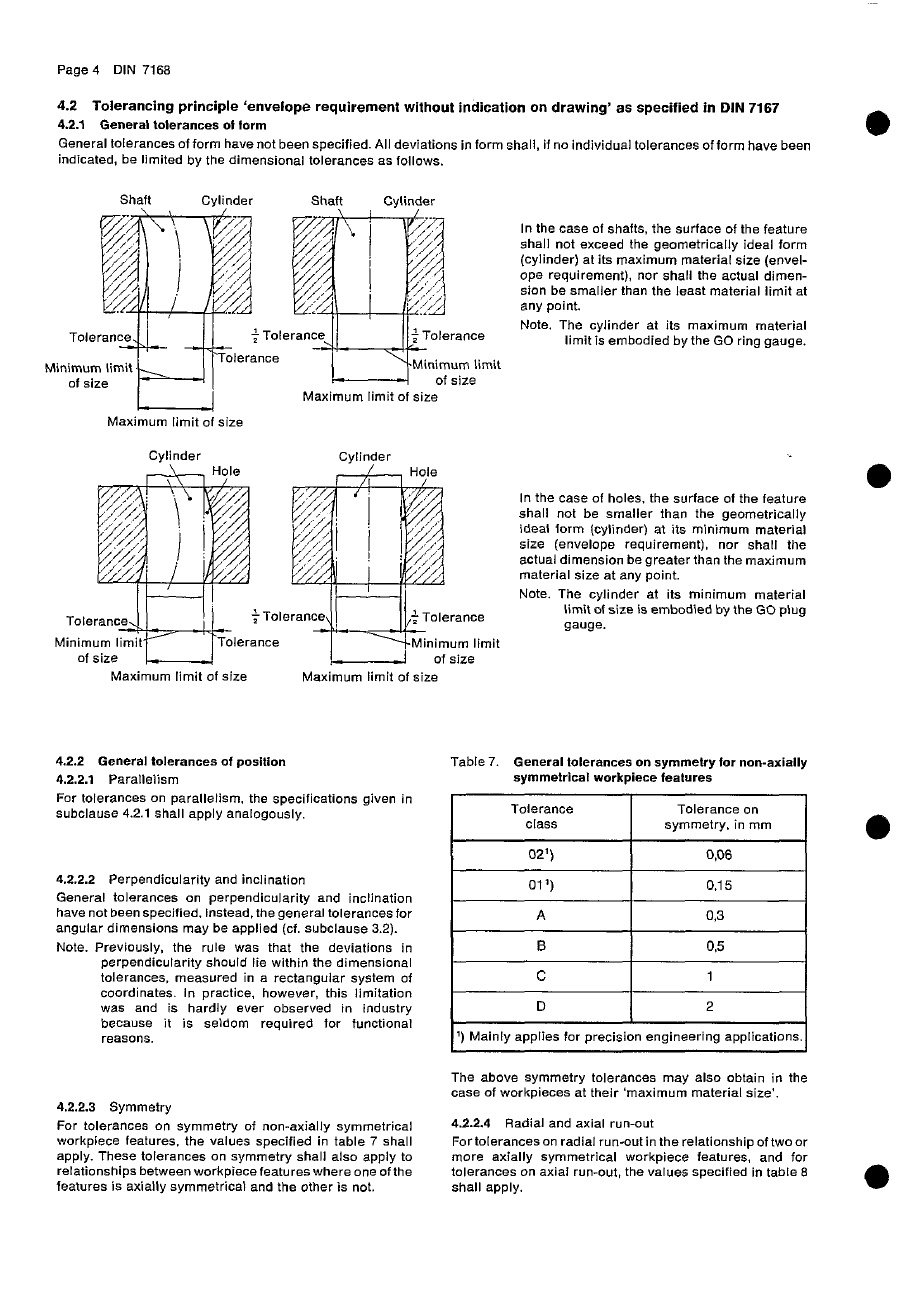

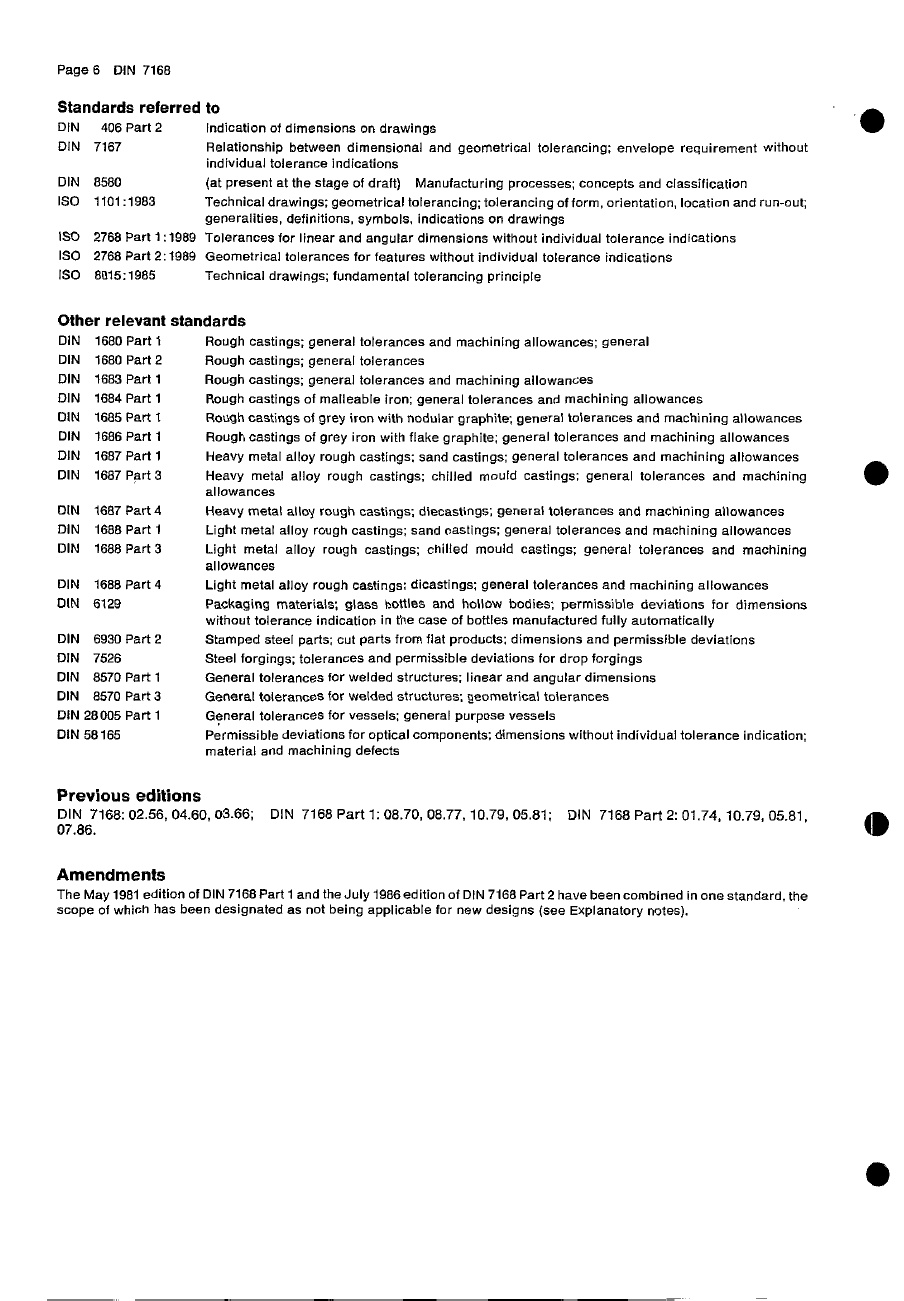

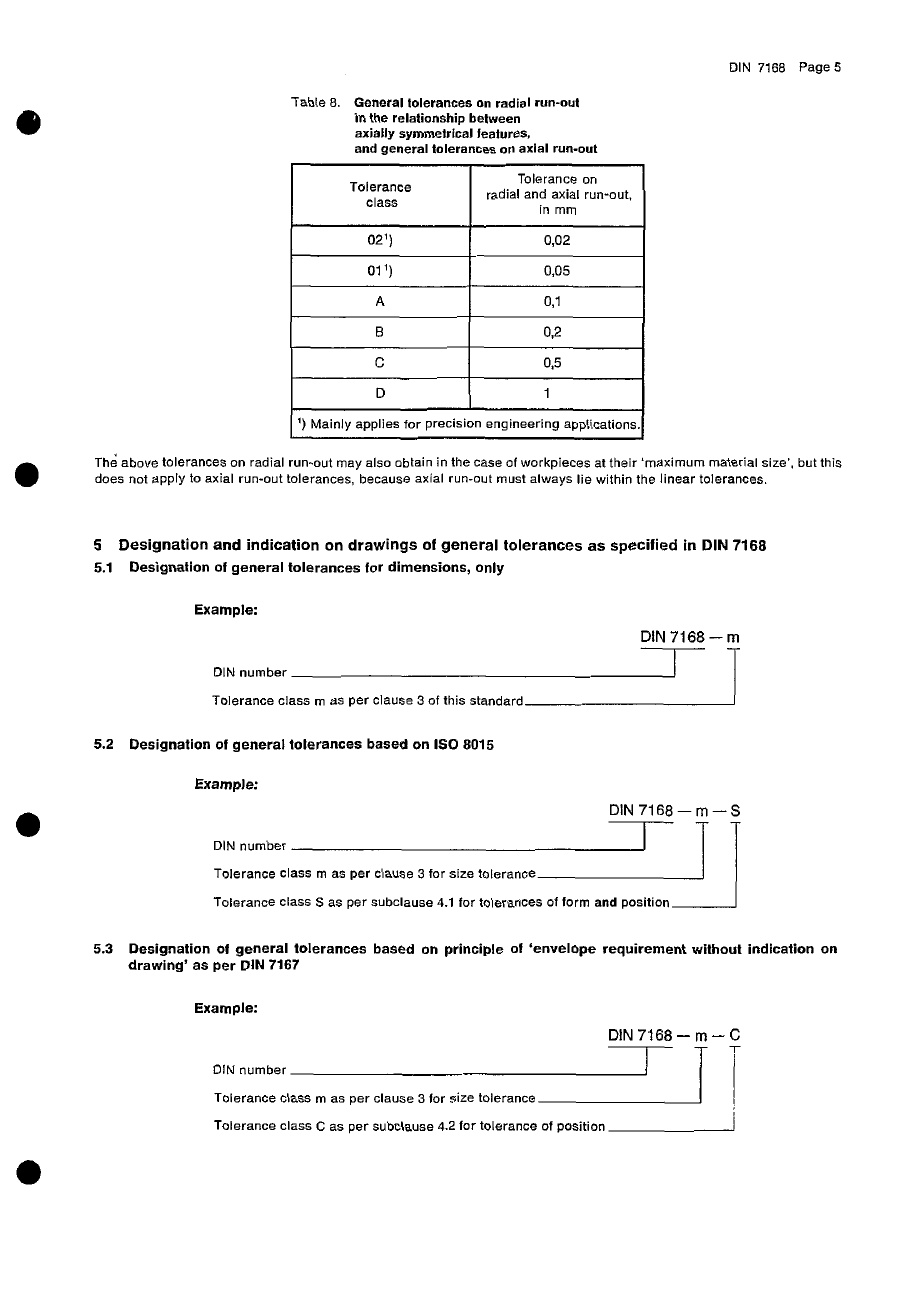

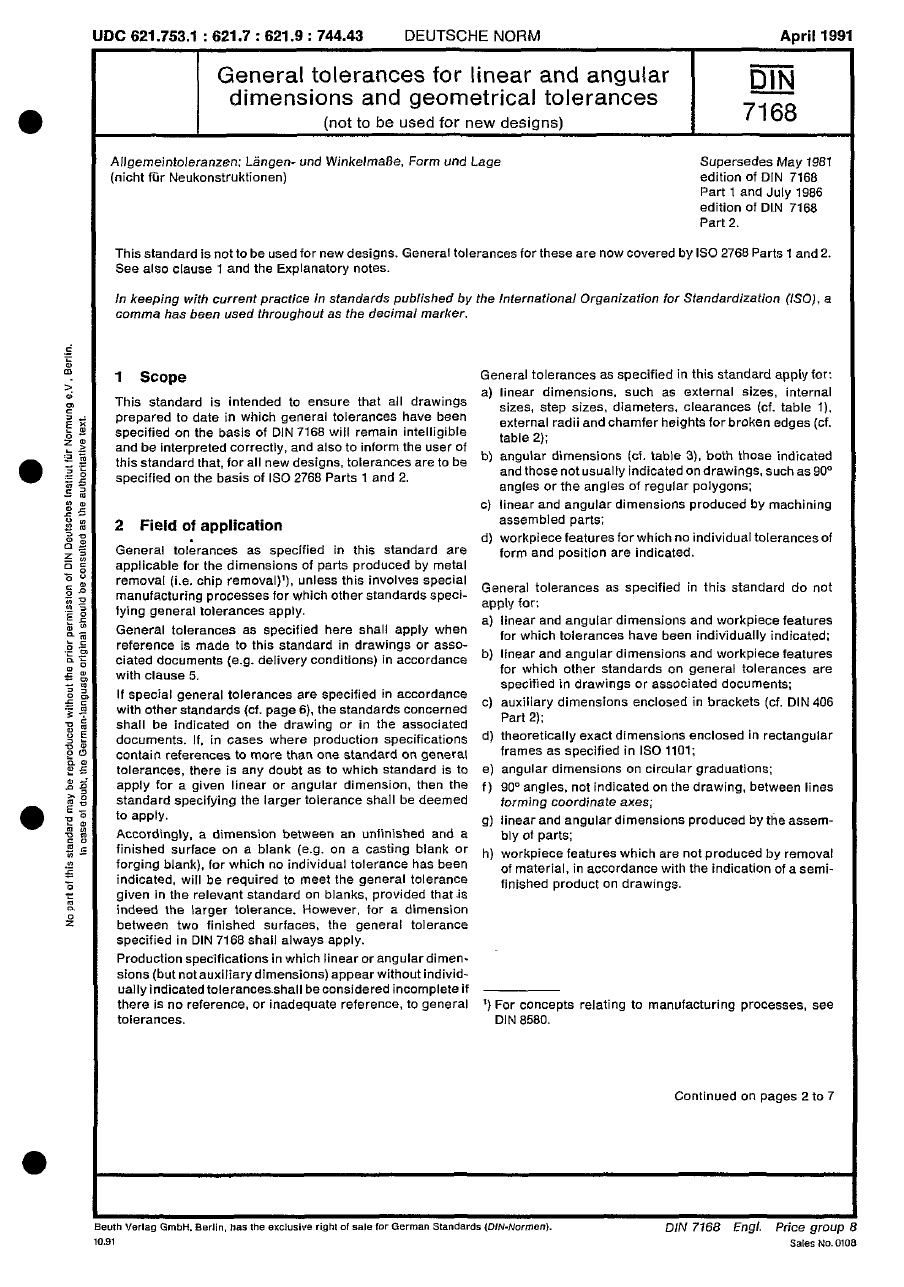

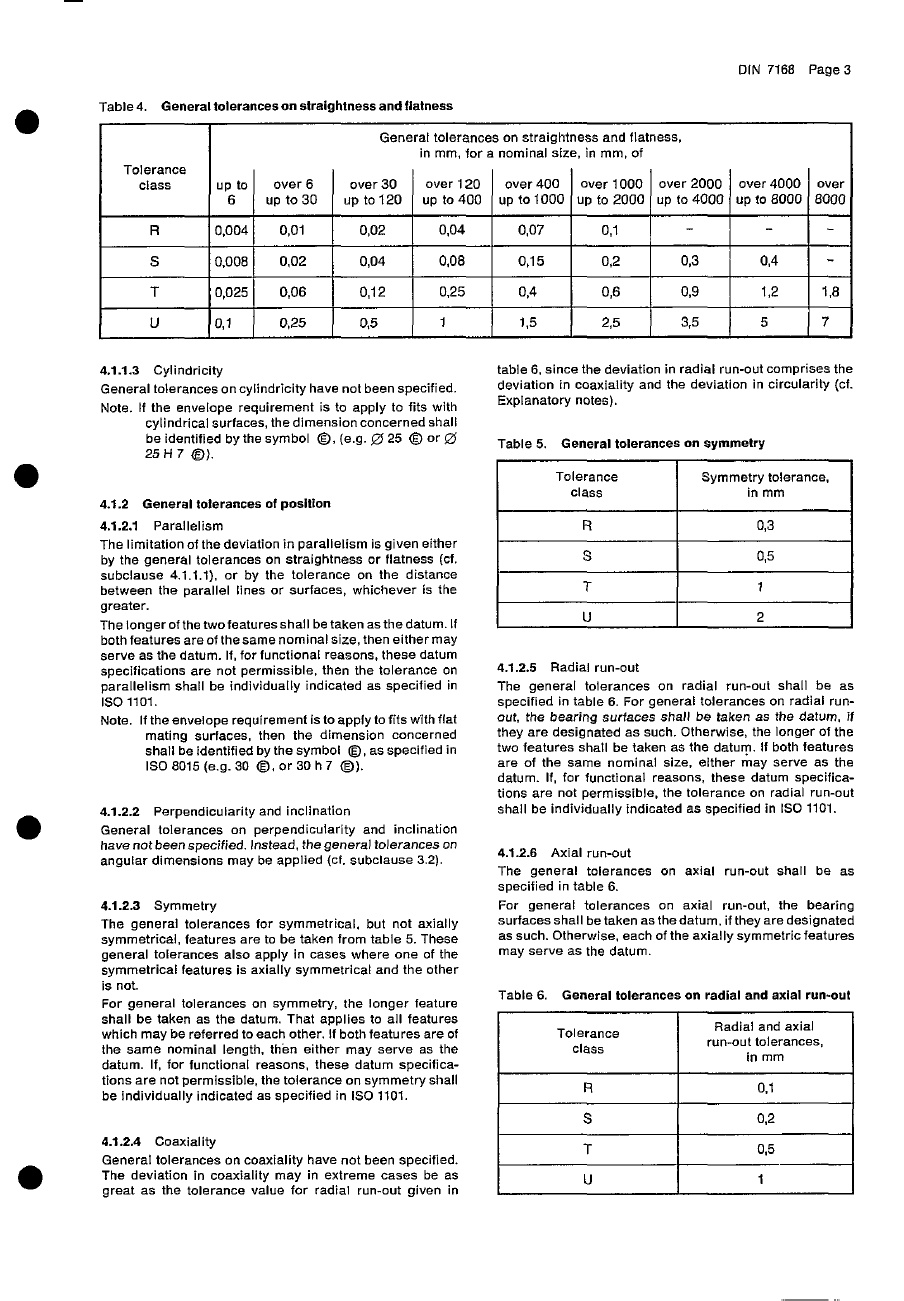

Genel Toleranslar; Teknik Resim Çizimlerinde; Tolerans verilmeyen ölçülerin de bir tolerans değerine sahip olması gerekir. Aşağıda DIN 7168 (General Tolerances) Genel toleranslar Tablosu verilmiştir. Antette yer alan örneğin DIN 7168 ORTA ifadesinin karşılığını aşağıdaki tablolardan bulabilirsiniz. Toleransı olmayan 20 boy ölçüsünün toleransı Tabloya göre; ± 0.2 mm’dir.
Ölçü aslında yazmasada; 20 ± 0.2 mm’dir.
Metrik Diş Tablosu
Dış Segman – DIN 471 – Ölçü Tablosu
İç Segman (DIN 472) Ölçü Tablosu
Çelik Boru Karşılaştırma Tablosu
Gaz diş – Boru Vida Ölçüleri
Program olarak denedim ama yapamadım :(
Onuda istiyorsanız ayrıca yaparız.
Elimizde açı yoksa, açıyı nasıl hesaplarız hocam. Sinüs cosünüs hesabı ile açı bulunur demişlerdi. Nasıl oluyor acaba.
aslında formüller olsaydı bilgi daha cok cogalırdı:) elinize saglık.
DIN 7168 Şu an yeni tasarımlar için kullanılmamaktadır. Ama Eski Resimler için üzerlerinde DIN 7168 yazıyorsa geçerlidir. "ISO 2768 DEDİĞİNİZ…
Metrik Diş TablosuDış Segman – DIN 471 – Ölçü Tablosuİç Segman (DIN 472) Ölçü TablosuÇelik Boru Karşılaştırma TablosuGaz diş – Boru Vida ÖlçüleriProgram olarak denedim ama yapamadım :(
Onuda istiyorsanız ayrıca yaparız.
Elimizde açı yoksa, açıyı nasıl hesaplarız hocam. Sinüs cosünüs hesabı ile açı bulunur demişlerdi. Nasıl oluyor acaba.
aslında formüller olsaydı bilgi daha cok cogalırdı:) elinize saglık.
DIN 7168 Şu an yeni tasarımlar için kullanılmamaktadır. Ama Eski Resimler için üzerlerinde DIN 7168 yazıyorsa geçerlidir. "ISO 2768 DEDİĞİNİZ…
Merhaba,
DIN 7168 aktif bir standart mıdır?
Merhaba Mert bey
En son Nisan 1991 de yayınlanmış gözüküyor. Bu standart aktif değil. Yalnız karşılaştığımız resimlerde genel tolerans olarak bu standarda atıfta bulunuyor. Dolayısıyla ilgili işlerde DIN 7168 standardını kullanmak gerekiyor.
Bunun yerine DIN ISO 2768 geçerli diye düşünüyorum. Yeni resimlerde DIN ISO 2768 kullanılmalıdır. (yorumumdur, bağlayıcı değildir.)
DIN 7168 iptal mi şuan?
ISO 2768 dediğiniz standart TS 1980-1 EN 22768-1 mi?
DIN 7168 Şu an yeni tasarımlar için kullanılmamaktadır. Ama Eski Resimler için üzerlerinde DIN 7168 yazıyorsa geçerlidir.
“ISO 2768 DEDİĞİNİZ STANDART TS 1980-1 EN 22768-1 Mİ?” sorunuzun cevabını bilmiyor(dum). internetten aradığınızda ikisi de aynı gözüküyor.
Bu link den “Uluslararası karşılıklar” satırından aynı olduğunu görebilirsiniz. TSE’nin sitesi
