Recent Posts

Metrik Standart Vida Tablosu

Metrik Standart Vidalar:

Bu Sayfa 3 Mart 2026 tarihinde güncellenmiştir

Endüstriyel İhtiyaçlarınız İçin Mükemmel Çözüm

Endüstriyel dünyada, çeşitli projelerde kullanılan vidaların doğru boyutlarda ve kaliteli olması kritik bir öneme sahiptir. Metrik standart vidalar, bu ihtiyaçları karşılamak için mükemmel bir seçenek sunar. Bu makalede, metrik standart vidaların ne olduğunu, farklı türlerini ve endüstriyel kullanımlarını ele alacağız. Ayrıca, neden metrik standart vidaların önemli olduğunu ve hangi projelerde kullanılabileceğini açıklayacağız.

Metrik Standart Vidalara Giriş:

Metrik standart vidalar, ISO (Uluslararası Standartlar Organizasyonu) tarafından belirlenen metrik ölçülerle üretilen vidaları ifade eder. Bu vidalar, milimetre cinsinden ölçülendirilmiştir ve genellikle metrik olmayan (inç cinsinden ölçülen) vidalarla karşılaştırıldığında daha hassas ve uyumlu bir yapıya sahiptir. Metrik standart vidaların avantajları şunlardır:

  1. Daha Hassas Ölçüler: Metrik standart vidalar, hassas ölçülerle üretildiği için daha tutarlı sonuçlar sağlar.

  2. Uluslararası Kullanım: ISO standartlarına uygun olmaları, bu vidaların dünya genelinde kolayca bulunabilir ve kullanılabilir olmasını sağlar.

  3. Uygun Maliyet: Geniş bir üretici ve tedarikçi ağı, metrik standart vidaların rekabetçi fiyatlarla temin edilmesini sağlar.

Farklı Türler ve Kullanımlar:

Metrik standart vidalar, farklı projelerde kullanılmak üzere çeşitli türlere sahiptir. Bunlar arasında cıvatalar, somunlar, civatalar, vida çubukları ve daha fazlası bulunur. Her bir tür, belirli bir uygulama için tasarlanmıştır. Örneğin, vida çubukları, montaj işlemlerinde uzunluk ayarı yapmak için idealdir. Somunlar, vidalarla birleştirilerek sıkıştırma veya montaj işlemlerinde kullanılır.

Neden Metrik Standart Vidalar?

Metrik standart vidaların tercih edilmesinin bazı nedenleri şunlar olabilir:

  1. Hassasiyet: Daha hassas ölçüler, projelerde daha doğru sonuçlar sağlar.

  2. Uluslararası Kabul: ISO standartları, uluslararası işbirliği ve uyumluluk açısından önemlidir.

  3. Geniş Ürün Yelpazesi: Farklı türdeki metrik standart vidalar, çeşitli endüstriyel ihtiyaçları karşılar.

Sonuç:

Metrik standart vidalar, endüstriyel projelerde güvenilirlik ve hassasiyet sağlamak için vazgeçilmez bir bileşendir. Doğru türdeki metrik standart vidaları seçmek, projelerinizin başarısını etkileyebilir. ISO standartlarına uygun olarak üretilen bu vidaları kullanarak, endüstriyel ihtiyaçlarınızı karşılamak için en iyi çözümü bulabilirsiniz.

Metrik standart vidalar hakkında daha fazla bilgi veya özel projeniz için öneriler için lütfen uzman bir tedarikçi veya mühendis ile iletişime geçin.

Metrik Standart Vida Tablosu,

Metrik Standart Vidalar Tablosu; Mühendisler ve teknik elemanların ellerinin altında olması gereken bilgilerdendir. Sitemiz Tasarım üzerine olduğu için, tasarımlarımızda kullanacağımız, ayrıca büyük veya küçük çaplı atölyelerin çalışanlarının iş yaparken hemen ellerinin altında olması gereken bir tablo. En çok lazım olanda Kılavuz çekmeden önce, delinecek deliğin çapıdır. Metrik Standart Vidalar için Matkap Çapları ‘nı burada bulabilirsiniz.

Aşağıda yer alan tabloda metrik vida ölçüleri verilmiştir. Tasarımcılar için temel bilgi niteliği taşımaktadır. Zira herhangi bir parçayı tasarlarken kullanılacak vidaya göre delikler açılmalıdır.

Metrik Standart Vidalar Hatve (Adım) Diş ölçüleri

Metrik Standart Vidalar Hatve (Adım) Diş ölçüleri



Metrik Standart ince diş Vidalar Hatve (Adım) Diş ölçüleri

Metrik Standart ince diş Vidalar Hatve (Adım) Diş ölçüleri

Metrik Standart diş Tablosu

Vida Anma Çapı Diş Adımı (Hatve) Diş Üstü Çapı (mm)
Matkap Çapı (mm)
M1 0,25 1 0,75
M1.2 0,25 1,2 0,95
M1.4 0,3 1,4 1,1
M1.6 0,35 1,6 1,25
M1.8 0,35 1,8 1,45
M2 0,4 2 1,6
M2.2 0,45 2,2 1,75
M2.5 0,45 2,5 2,05
M3 0,5 3 2,5
M3.5 0,6 3,5 2,9
M4 0,7 4 3,3
M5 0,8 5 4,2
M6 1 6 5
M8 1,25 8 6,8
M10 1,5 10 8,5
M12 1,75 12 10,2
M14 2 14 12
M16 2 16 14
M18 2,5 18 15,5
M20 2,5 20 17,5
M22 2,5 22 19,5
M24 3 24 21
M27 3 27 24
M30 3,5 30 26,5
M33 3,5 33 29,5
M36 4 36 32
M39 4 39 35
M42 4,5 42 37,5
M45 4,5 45 40,5
M48 5 48 43
M52 5 52 47
M56 5,5 56 50,5
M60 5,5 60 54,5
M64 6 64 58

Bir örnek vermek gerekirse, M16 Kılavuz çekmek istenilen bir parçada matkap çapı 14 mm verilmiştir. Yani Klavuz çekmeden önce, 14 matkapla delik delmeliyiz.



Aşağıda Metrik Standart Vida tablosu yanında Metrik İnce diş Vidaların Bulunduğu Sayfanın ve ANSI Unified vidalarında tabloları verilmiştir.

Vida Linkleri
Metrik Standart vidalar ve Kılavuz Matkap Çapları için tıklayınız
Metrik Standart ve İnce diş Vidalar: İmalat ölçüleri Tablosu İçin Tıklayınız
ANSI UN American Unified National Vidalar; için İmalat ölçüleri Tablosu İçin Tıklayınız
turkiye.gov.tr

Gaz diş – Boru Vida Ölçüleri

Gaz Diş (Withworth) Boru Vida Ölçüleri Tablosu – 2026 Güncel Rehber

Endüstriyel imalat, hidrolik sistemler ve tesisat projelerinde sızdırmazlık ve bağlantı hassasiyeti hayati önem taşır. Gaz Diş (Withworth) boru vida ölçüleri, 2026 yılı teknik standartlarına (ISO 228-1 ve TS EN ISO 228) uygun olarak bu sayfada güncellenmiştir. Tasarımcılar, CNC operatörleri ve mühendisler için hazırladığımız bu kapsamlı çizelgede; inç cinsinden anma ölçüleri, diş sayıları, dış çap ve matkap çapı değerlerini en güncel haliyle bulabilirsiniz.

Gaz Diş Ölçü Tablosu (G Serisi – ISO 228)

Aşağıdaki tabloda standart Gaz Diş ölçüleri yer almaktadır. Hassas imalatlar için tablo verilerini referans alabilirsiniz.

Anma Ölçüsü (İnç) 1″ deki Diş Sayısı Dış Çap (mm) Diş Üstü Çapı (mm) Matkap Çapı (mm)
G 1/8″ 28 9,72 9,15 8,80
G 1/4″ 19 13,15 12,30 11,80
G 3/8″ 19 16,66 15,80 15,25
G 1/2″ 14 20,95 19,79 19,00
G 5/8″ 14 22,91 21,75 21,00
G 3/4″ 14 26,44 25,28 24,50
G 7/8″ 14 30,20 29,04 28,25
G 1″ 11 33,25 31,77 30,75
G 1 1/4″ 11 41,91 40,43 39,25
G 1 1/2″ 11 47,80 46,32 45,25
G 2″ 11 59,61 58,13 57,00


Gaz Diş (Withworth) Boru Vidası Nedir?

Gaz dişleri, silindirik boru dişleri olarak da bilinir ve sızdırmazlık gerektiren bağlantılarda yaygın olarak kullanılır. G harfi ile simgelenirler. 2026 yılındaki güncel imalat standartlarında, bu dişlerin adım (pitch) değerleri ve diş açısı (55°) toleransları büyük önem arz etmektedir.

Teknik Uygulama Notları:

  • Matkap Çapı Seçimi: Diş açmadan önce doğru matkap çapının kullanılması, dişin mukavemetini doğrudan etkiler. Yukarıdaki tabloda yer alan “Matkap Çapı” sütununa sadık kalınması önerilir.

  • Sızdırmazlık: Gaz dişleri kendinden sızdırmazlık sağlamaz; montaj sırasında teflon bant veya sızdırmazlık sıvıları kullanılmalıdır.


🛠️ Bunlar da İlginizi Çekebilir:

Sitemizdeki diğer teknik rehberlere göz atarak tasarım ve imalat süreçlerinizi hızlandırabilirsiniz:


Bu sayfa 2 Mart 2026 da Güncellenmiştir.



BSP Diş (British Standart Pipe) (İngiliz Boru Standardı):

Gaz Diş, BSP diş; BSPP ve BSPT olmak üzere 2 çeşittir.

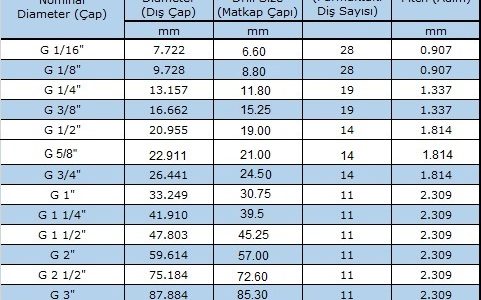

1. BSPP ((G) Gaz Diş Düz) (British Standart Pipe Paralell):



BSPP (British Standart Pipe Paralell) düz diş olarak, BSPT (British Standart Pipe Taper) konik diş olarak adlandırılır. “G” harfi ile gösterilir, diş açıları 55° dir. Örnek: G3/8″, G1/2″ vb. BSP yani dişleri birbirine düz (paralel) olan vidalarda sızdırmazlık için cıvata karşı tarafa sonuna kadar sikilir ve arada bakır pul vb. malzemeler bulundurulur. Konik dişlerde ise bu durum farklıdır.

Treads Per Inch (TPI): inç başına düşen diş sayısı (Bir parmaktaki diş sayısı)
(Pitch: Adim)

NOT: Kılavuz matkap çapları da tabloda belirtilmiştir.

veya Daha Detaylı Tablo

2. BSPT ((R) Gaz Diş Konik) (British Standart Pipe Taper):

BSPT diş açısı 55° dir. Boru vidası ile Whitworth vida arasında parmaktaki diş sayıları farkı vardır. Boru vidasında 1 parmaktaki (Inçteki) diş sayısı Whitworth vidadan fazladır. Boru vidası “R” harfi ile gösterilir ve R1/4″, R1/2″, R3/4″ şeklinde adlandırılır. BSPT yani dişleri birbirine konik olan vidalarda cıvata karşı tarafa sonuna kadar koniklikten dolayı sıkılamaz. Sızdırmazlık için teflon bant, keten veya sızdırmazlık sıvısı (loctite gibi) sürülür. BSPT diş ile örneğin dirseği yerine sıkarken istediğimiz yerde pozisyonlama yapabiliriz, yani dirseğin yukarıda mi aşağıda mi sağda veya solda mi duracağını ayarlayabiliriz. Bu dişler 1/16 oranında konik yapılırlar. NOT: 1″, 2″, 3′ gibi büyük çaplarda sızdırmazlık için “KETEN”, 3/8,” 5/8′ gibi küçük çaplarda sızdırmazlık için “TEFLON BANT kullanılır. NOT: Kılavuz matkap çapları da tabloda belirtilmiştir.

BSPT (KONİK) Dış Boru Vida

BSPT (KONİK) İç Vida

ANSI Unified Screw Threads – Amerikan UN Vidalar İmalat Ölçüleri Tablosu

Metrik Standart Vidalar Üretim (İmalat) Ölçüleri Tablosu

Boru dişleri buradan detaylı hesaplayabilirsiniz.

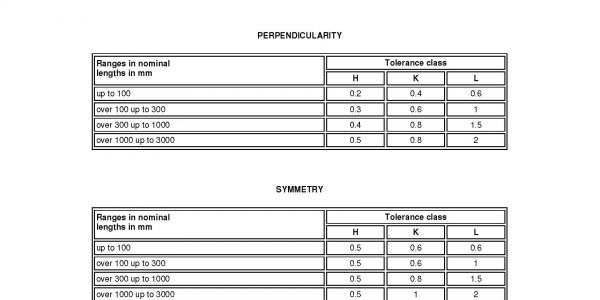

DIN 7168 Genel Toleranslar

Genel Toleranslar; Teknik Resim Çizimlerinde; Tolerans verilmeyen ölçülerin de bir tolerans değerine sahip olması gerekir. Aşağıda DIN 7168 (General Tolerances) Genel toleranslar Tablosu verilmiştir. Antette yer alan örneğin DIN 7168 ORTA ifadesinin karşılığını aşağıdaki tablolardan bulabilirsiniz. Toleransı olmayan 20 boy ölçüsünün toleransı Tabloya göre; ± 0.2 mm’dir.
Ölçü aslında yazmasada; 20 ± 0.2 mm’dir.



DIN 7168 Genel Toleranslar Komple Döküman;

DIN 7168 Görüntülemek, İndirmek için tıklayın… (Pdf)

Genel Toleranslar ISO 2768

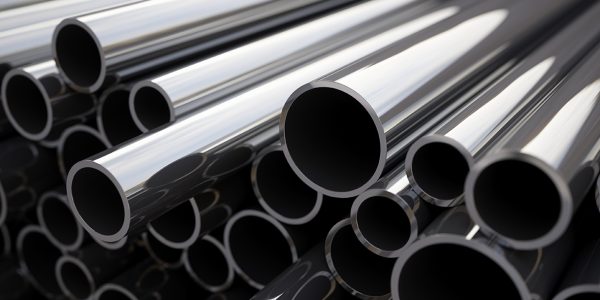

Standart Boru Çapları ve DN Karşılıkları

Standart Boru Çapları ve DN Karşılıkları

3 Mart 2026 Tarihinde güncellenmiştir.

“Dn” (nominal çap) terimi, boruların nominal çaplarını ifade eder. Borular, genellikle iç çaplarına göre sınıflandırılır. Nominal çap, borun dış çapının belirli bir standart değere yuvarlanmış bir sayıdır ve genellikle inç veya milimetre cinsinden ifade edilir. Örneğin, bir borun nominal çapı “DN 50” ise, bu, borun dış çapının belirli bir standart değere göre yaklaşık 50 milimetre veya 2 inç olduğunu gösterir. Bu standartlar genellikle ülkeden ülkeye ve sektörden sektöre değişebilir. En yaygın kullanılan boru standardı, Nominal Boru Boyutlarına (Nominal Pipe Sizes – NPS) dayanan Amerikan standartlarıdır. Diğer ülkelerde, metrik ölçü sistemine dayalı olarak nominal çaplar kullanılabilir.

DN BORU ÇAPLARI

Bu nedenle, “DN boru çapları” ifadesi genellikle boru hatları ve endüstriyel uygulamalarda kullanılan boru çaplarını belirtmek için kullanılır. Boru çapları ve standartlar hakkında daha fazla bilgi almak için belirli bir ülkenin veya standardın belgelerine başvurmak önemlidir.
ANMA ÇAPI    (mm) DIŞ ÇAP(mm) CİDAR KALINLIĞI(mm) İÇ ÇAP  (mm)
1/2″ DN 15 21,3 2,8 15,7
3/4″ DN 20 26,9 2,9 21,1
1″ DN 25 33,7 3,4 26,9
1 1/4″ DN 32 42,4 3,6 35,2
1 1/2″ DN 40 48,3 3,7 40,9
2″ DN 50 60,3 3,9 52,5
2 1/2″ DN 65 73.0 5,2 62,6
3″ DN 80 88,9 5,5 77,9
4″ DN 100 114,3 6 102,3
5″ DN 125  141.0 6,6 127,8
6″ DN 150 168,3 7,1 154,1
8″ DN 200 219,1 8,18 202,74
12″ DN 300 323 9,5 304
16″ DN 400 406 9,5 387
18″ DN 450 470 9,5 451
SCH NORMLARI
NOMİNAL ÇAP DİŞ ÇAP (İNC) DIŞ ÇAP (mm) SCH  20 SCH  30 SCH  40 SCH  60 SCH  80 SCH  100 SCH  120 SCH  140 SCH  160 XXS
 1/8 10,30 1,73 2,41
 1/4 13,70 2,24 3,02
DN 10  3/8 17,10 2,31 3,20
DN 15  1/2 21,30 2,77 3,73 4,78 7,47
DN 20  3/4 26,70 2,87 3,91 5,56 7,82
DN 25 1 33,40 3,38 4,55 6,35 9,09
DN 32 1 1/4 42,20 3,56 4,85 6,35 9,70
DN 40 1 1/2 48,30 3,68 5,08 7,14 10,16
DN 50 2 60,30 3,91 5,54 8,74 11,07
DN 65 2 1/2 73,00 5,16 7,01 9,52 14,02
DN 80 3 88,90 5,49 7,62 11,13 15,24
DN 90 3 1/2 101,60 5,74 8,08
DN 100 4 114,30 6,02 8,56 11,13 13,49 17,12
DN 125 5 141,30 6,55 9,52 12,70 15,88 19,05
DN 150 6 168,30 7,11 10,97 14,27 18,26 21,95
DN 200 8 219,10 6,35 7,04 8,18 10,31 12,70 15,09 18,26 20,62 23,01
DN 250 10 273,00 6,35 7,80 9,27 12,70 15,09 18,26 21,44 25,40 28,58
DN 300 12 323,90 6,35 8,38 10,31 14,27 17,47 21,44 25,40 28,58 33,34
DN 350 14 355,60 7,92 9,52 11,13 15,09 19,05 23,82 27,79 31,75 35,71
DN 400 16 406,40 7,92 9,52 12,70 16,64 21,44 26,19 30,96 36,52 40,49
DN 450 18 457,20 7,92 11,13 14,27 19,05 23,82 29,36 34,92 39,69 45,24
DN 500 20 508,00 9,52 12,70 15,09 20,62 26,19 32,54 38,10 44,45 50,01
DN 550 22 558,80 9,52 12,70 22,22 28,60 34,92 41,28 47,62 53,98
DN 600 24 609,60 9,52 14,27 17,48 24,61 30,96 38,89 46,02 52,30 59,54

EN ISO 1127 DİKİŞLİ VE DİKİŞSİZ PASLANMAZ ÇELİK BORU ÖLÇÜ VE TOLERANSLARI
ASTM-A 312/ANSI B 36.19 ve 36.10’a GÖRE BORU ÖLÇÜ VE TOLERANSLARI
EN ISO 1127 Paslanmaz Çelik Dikişli Boru Ağırlık Cetveli ( kg / mt )
INCH DN DIŞ ÇAP (mm) 1 mm 1,2 mm 1,5 mm 2 mm 2,5 mm 3 mm 4 mm 5 mm
6 mm 0,13
8 mm 0,18
10 mm 0,23 0,26 0,32
1/8″ DN 6 10,2 mm 0,23 0,27 0,33
12 mm 0,28 0,33 0,39 0,50
14 mm 0,33 0,39 0,47 0,60
15 mm 0,35 0,42 0,51 0,65
16 mm 0,38 0,45 0,55 0,70
3/8″ DN 10 17,2 mm 0,41 0,48 0,59 0,76 0,92 1,07
19 mm 0,45 0,54 0,66 0,85 1,03 1,20
1/2″ DN 15 21,3 mm 0,51 0,60 0,74 0,97 1,18 1,38
22 mm 0,53 0,63 0,77 1,00 1,22 1,43
25 mm 0,60 0,72 0,88 1,15 1,41 1,65
25,4 mm 0,61 0,73 0,90 1,17 1,43 1,68
3/4″ DN 20 26,9 mm 0,65 0,77 0,95 1,25 1,53 1,80
28 mm 0,68 0,81 1,00 1,30 1,60 1,88
30 mm 0,73 0,87 1,07 1,40 1,72 2,03
32 mm 0,78 0,93 1,15 1,50 1,85 2,18
1″ DN 25 33,7 mm 0,82 0,98 1,21 1,59 1,95 2,31
38 mm 0,93 1,11 1,37 1,80 2,22 2,63 3,41
40 mm 0,98 1,17 1,45 1,90 2,35 2,78 3,61
1-1/4″ DN 32 42,4 mm 1,04 1,24 1,54 2,02 2,50 2,96 3,85
45 mm 1,10 1,32 1,63 2,15 2,66 3,16 4,11
1-1/2″ DN 40 48,3 mm 1,18 1,42 1,76 2,32 2,87 3,40 4,44
50 mm 1,23 1,47 1,82 2,40 2,97 3,53 4,61
50,8 mm 1,25 1,49 1,85 2,44 3,02 3,59 4,69
52 mm 1,28 1,53 1,90 2,50 3,10 3,68 4,81
2″ DN 50 60,3 mm 1,49 1,78 2,21 2,92 3,62 4,30 5,64 6,92
63,5 mm 1,57 1,87 2,33 3,08 3,82 4,55 5,96 7,32
70 mm 1,73 2,07 2,57 3,41 4,23 5,03 6,61 8,14
2-1/2″ DN 65 76,1 mm 1,88 2,25 2,80 3,71 4,61 5,49 7,22 8,90
84 mm 2,08 2,49 3,10 4,11 5,10 6,09 8,01 9,89
3″ DN 80 88,9 mm 2,64 3,28 4,35 5,41 6,45 8,50 10,50
101,6 mm 3,76 4,99 6,20 7,41 9,78 12,09
104 mm 3,85 5,11 6,35 7,59 10,02 12,40
108 mm 4,00 5,31 6,60 7,89 10,42 12,90
4″ DN 100 114,3 mm 4,24 5,62 7,00 8,36 11,05 13,68
129 mm 4,79 6,36 7,92 9,47 12,52 15,52
5″ DN 125 139,7 mm 5,19 6,90 8,59 10,27 13,59 16,86
159 mm 5,92 7,86 9,80 11,72 15,53 19,28
6″ DN 150 168,3 mm 6,27 8,33 10,38 12,42 16,46 20,45
204 mm 7,61 10,12 12,61 15,10 20,03 24,92
8″ DN 200 219,1 mm 10,87 13,56 16,23 21,54 26,81
254 mm 12,62 15,74 18,86 25,04 31,18
10″ DN 250 273 mm 13,57 16,93 20,28 26,94 33,55
12″ DN 300 323,9 mm 16,12 20,12 24,11 32,04 39,93
14″ DN 350 355,6 mm 17,71 22,10 26,49 35,22 43,90
16″ DN 400 406,4 mm 20,25 25,28 30,30 40,30 50,26
ASTMA-312/ANSI 36.19 Paslanmaz Çelik Dikişsiz ( Çekme ) Boru Ağırlık Cetveli ( kg / mt )
SCH 5S SCH 10S SCH 40S SCH 80S
INCH DN DIŞ ÇAP (mm) Kalınlık kg/mt DIŞ ÇAP (mm) Kalınlık kg/mt DIŞ ÇAP (mm) Kalınlık kg/mt DIŞ ÇAP (mm) Kalınlık kg/mt
6 1,00 0,12 6 6 6
8 1,00 0,18 8 8 8
10 1,00 1,35 10 1,50 0,32 10 2,00 0,41 10
12 1,00 0,28 12 12 2,00 0,51 12
1/4″ DN8 13,7 13,7 1,65 0,51 13,7 2,24 0,64 13,7 3,02 0,81
3/8″ DN10 17,2 17,2 1,65 0,64 17,2 2,31 0,86 17,2 3,20 1,12
1/2″ DN15 21,3 1,65 0,81 21,3 2,11 1,02 21,3 2,77 1,29 21,3 3,73 1,62
3/4″ DN20 26,9 1,65 1,03 26,9 2,11 1,31 26,9 2,87 1,71 26,9 3,91 2,19
1″ DN25 33,7 1,65 1,31 33,7 2,77 2,13 33,7 3,38 2,54 33,7 4,55 3,23
1.1/4″ DN32 42,4 1,65 1,67 42,4 2,77 2,73 42,4 3,56 3,44 42,4 4,85 4,46
1.1/2″ DN40 48,3 1,65 1,97 48,3 2,77 3,16 48,3 3,68 4,11 48,3 5,08 5,41
2″ DN50 60,3 1,65 2,42 60,3 2,77 3,99 60,3 3,91 5,52 60,3 5,54 7,47
2.1/2″ DN65 76,1 2,11 3,75 76,1 3,05 5,58 76,1 5,16 9,17 76,1 7,62 13,07
3″ DN80 88,9 2,11 4,59 88,9 3,05 6,56 88,9 5,49 11,47 88,9 7,62 15,51
3.1/2″ …… 101,6 2,11 5,26 101,6 3,05 7,53 101,6 5,74 13,78 101,6 8,08 18,62
4″ DN100 114,3 2,11 5,93 114,3 3,05 8,5 114,3 6,02 16,32 114,3 8,56 22,67
5″ DN125 141,3 2,77 9,64 141,3 3,4 11,74 141,3 6,55 22,11 141,3 9,52 30,92
6″ DN150 168,3 2,77 11,48 168,3 3,4 14,04 168,3 7,11 28,71 168,3 10,97 42,52
8″ DN200 219,1 2,77 15 219,1 3,76 20,27 219,1 8,18 43,2 219,1 12,7 64,57
10″ DN250 273 3,40 22,96 273 4,19 28,21 273 9,27 60,24 273 12,7 81,46
12″ DN300 323,9 3,96 31,72 323,9 4,57 36,54 323,9 9,52 73,76 323,9 12,7 97,36
14″ DN350 355,6 3,96 34,87 355,6 4,78 41,99 355,6 9,52 81,21 355,6 12,7 107,28
Yazılarımızdan link

Genel Toleranslar ISO 2768

3 Mart 2026 tarihinde güncellenmiştir.

Genel Toleranslar ISO 2768:

Hassaslık ve Kaliteyi Birleştirin

Endüstriyel dünyada, imalat ve mühendislik projeleri için hassaslık ve kalite kritik öneme sahiptir. Bu hassasiyeti ve kaliteyi sağlamak için, ISO 2768 gibi uluslararası standartlar önemli bir rol oynar. Bu makalede, Genel Toleransların ne olduğunu, nasıl çalıştığını ve endüstriyel projelerde neden bu kadar önemli olduğunu ele alacağız.

Genel Toleranslar ISO 2768 Nedir?

Genel Toleranslar, ürünlerin ve parçaların boyutlarının ve toleranslarının belirlenmesi için kullanılan bir uluslararası standarttır. Bu standart, imalatçılar, mühendisler ve tasarımcılar için rehberlik sağlar ve parçaların hassas bir şekilde üretilmesini kolaylaştırır. ISO 2768, parça boyutları ve toleransları için temel bir çerçeve sunar ve bu, imalat ve montaj işlemlerinde güvenilirlik ve uyumluluk sağlar.

Neden ISO 2768 Toleransları Kullanılır?

ISO 2768 toleranslarını kullanmanın bazı avantajları şunlar olabilir:

  1. Hassas Üretim: Bu toleranslar, hassas ve tutarlı ürünlerin üretilmesini sağlar.
  2. Uluslararası Uyum: ISO 2768, uluslararası bir kabul görmüş standarttır, bu nedenle farklı ülkelerdeki üreticiler arasında uyum sağlar.
  3. Maliyet Tasarrufu: Belirli toleransları karşılamak, gereksiz üretim maliyetlerini önler ve hammadde israfını azaltır.

ISO 2768 Tolerans Sınıfları

ISO 2768, farklı tolerans sınıflarını tanımlar, bu sınıflar parça hassasiyetini belirler. Örneğin, ISO 2768-MK tolerans sınıfı, orta hassasiyeti ifade ederken, ISO 2768-MH sınıfı daha yüksek hassasiyeti ifade eder. Doğru tolerans sınıfını seçmek, projenizin gereksinimlerine uygunluğunu ve maliyetini etkiler.

Sonuç:

Genel Toleranslar ISO 2768, endüstriyel projelerde hassasiyet ve kaliteyi bir araya getirerek güvenilir ve uyumlu ürünlerin üretilmesini sağlar. Doğru toleransları seçmek, projenizin başarısını etkiler ve hatalı üretimi önler. ISO 2768 standartları hakkında daha fazla bilgi almak veya projeniz için doğru toleransları belirlemek için bir uzmana başvurmanız önemlidir. Bu, projelerinizin hassasiyetini ve kalitesini artırmanıza yardımcı olabilir.

Genel Toleranslar;

Teknik Resim Çizimlerinde; Tolerans verilmeyen ölçülerin de bir tolerans değerine sahip olması gerekir. Aşağıda DIN ISO 2768 (General Tolerances) Genel toleranslar Tablosu verilmiştir. Antette yer alan örneğin DIN ISO 2768 ORTA ifadesinin karşılığını aşağıdaki tablolardan bulabilirsiniz. Toleransı olmayan 20 boy ölçüsünün toleransı Tabloya göre; ± 0.2 mm’dir.
Ölçü aslında yazmasada; 20 ± 0.2 mm’dir.

Loader Loading...
EAD Logo Taking too long?

Reload Reload document
| Open Open in new tab

DIN 7168 Genel Toleranslar

Türkiye – E-devlet

çekme Mukavemeti

Cıvataların Emniyet Yük Değerleri

Cıvatalar Belirli Bir kuvvetten, yükten sonra dayanamaz koparlar. Tabi ki bunu kimse istemez.
Aşağıda Metrik Standart Cıvatalarının Emniyet Yük Değerleri verilmiştir. Yük birimleri Newton Cinsindendir. 9,8 Newton yaklaşık  1  kg yük Demektir. Tablodaki değerden 4 sıfır atarsanız ton cinsinden bir değer bulursunuz. Bu da size size cıvatanın dayanıp dayanmayacağına dair bir fikir verir.

çekme Mukavemeti



Aşağıda cıvataların Emiyet yük değerlerini bulabilirsiniz.

Değerler Newton cinsinden verilmiştir. Kilograma çevirmek için (yaklaşık olarak) 10 a bölmek yeterli olacaktır.

Örneğin M20 – 12.9 Kalite cıvata 288000 Newton yani 28800 kg’a (28.8ton) yüke dayanır.

Hidrolik Silindir Kuvvet Hesabı (Piston)

Hidrolik Silindir (Piston) Kuvvet Hesabı, hidrolik makine tasarımı yapacak bir mühendisin sıkça kullandığı hesapların başında gelir. Sistem çalışma basıncında hidrolik silindirlerin itme ve çekme kuvvetlerini her seferinde elle hesaplamak yerine bu hesaplama motorunu kullanabilirsiniz. Aşağıdaki bölümde arzu ederseniz hesaplama formüllerini ekledik, ne nerden geliyor anlaşılsın diye. sektörde bu işler uğraşanlara bir faydamız olur umarım.

Hidrolik Silindir İtme Çekme Hesabı



Hidrolik silindir (piston) itme ve çekme kuvvetlerini el ile hesaplamak isterseniz aşağıdaki formüllerden faydalanabilirsiniz.

P – Sistem Çalışma Basıncı (N/mm2)

A1 – Boru İç Çapı (mm)

A2 – Rot (Mil) Çapı (mm)

F itme – İtme Kuvveti (N)

F çekme – Çekme Kuvveti (N)

Hidrolik Silindir (Piston) İtme Kuvveti Hesaplama

İtme Kuvveti Hesaplama aşağıdaki şekilde yapılır.

Öncelikle P basıncı Bar’dan N/mm2‘ye çevrilir. 1 Bar = 0.1 N/mm2

F itme = P(πA12/4)

Hidrolik Silindir (Piston) Çekme Kuvveti Hesaplama

Çekme Kuvveti Hesaplama aşağıdaki şekilde yapılır.

Öncelikle P basıncı Bar’dan N/mm2‘ye çevrilir. 1 Bar = 0.1 N/mm2

F çekme = P(π(A12-A22)/4)

Örnek Hesaplama:

Silindirin Elemanları:

AnaSayfa,

Autodesk İnventor Forum

Sertlik Dönüşüm Tablosu

Malzemelerde Sertlik Ölçümü Nedir, Yöntemleri Nelerdir?

Sertlik genel anlamda malzemenin deformasyona karşı gösterdiği direnç olarak tanımlanır. Sertlik direkt bir büyüklük olmayıp daha yüksek dayanımda bir malzemenin kendisinden daha düşük dayanımda diğer bir malzeme üzerinde yapmış olduğu deformasyon üzerinden hesaplanmaktadır. Deformasyon ne kadar küçük ise malzemenin sertliği o derece yüksektir şeklinde değerlendirme yapılabilir.

Metal malzemelerde yaygın olarak kullanılan sertlik metotları Rockwell, Brinell ve Vickers olup bu yöntemler izin büyüklüğü veya derinliği üzerinden hesaplanmasına, kullanılan uç yapısına ve uygulanan ağırlıklara göre çeşitlenmektedir.

Plastik malzemelerde ise çoğunlukla malzeme üzerinde kalıcı bir deformasyon olmadığı sebebiyle yük uygulanmaya devam ederken, ucun malzemeye batma miktarı üzerinden hesaplanan Shore ve IRHD yöntemleri ile sertlik ölçümleri yapılmakta olup; çok sert plastiklerde bazen Rockwell yöntemi kullanılabilmektedir.

Rockwell Yöntemi :

Malzeme üzerine elmas konik veya çeşitli çaplarda çelik bilye uçların 15 ile 150kg arası çeşitli yükler kullanılarak uygulanması sonucu malzeme üzerinde oluşan iz derinliği üzerinden hesaplanmaktadır.  Oluşan izin derinliğindeki 1 µm ‘luk değişim, yaklaşık olarak 2 Rockwell değerine karşılık gelmektedir. Bu nedenle derinlik ölçme sisteminin çok hassas olması gerekmektedir.

Brinell Yöntemi :

 Malzeme üzerine çeşitli çaplarda bilya uçların 1 ile 3000kg arasında çeşitli yükler kullanılarak uygulanması sonucu malzeme üzerinde oluşan izin çapı üzerinden hesaplanmaktadır. Görüntünün netliği ve köşegen ölçme sisteminin hassasiyeti, ölçüm hassasiyeti ile direkt ilgilidir.

Vickers Yöntemi :

Malzeme üzerine 136° piramit elmas ucun 0.01 ile 100kg arası çeşitli yükler kullanılarak uygulanması sonucu malzeme üzerinde oluşan izin köşegenleri arası mesafe üzerinden hesaplanmaktadır. Görüntünün netliği ve köşegen ölçme sisteminin hassasiyeti, ölçüm hassasiyeti ile direk ilgilidir.

Shore Yöntemi :

Çeşitli sertlikteki plastik, kauçuk, elastomer, kumaş, sünger gibi malzemelerin sertliğini ölçmek için kullanılmaktadır. Batıcı uç ve kullanılan ağırlığa göre sınıflandırılmaktadır.

IRHD Yöntemi :

0.5mm kalınlıktan itibaren ince plastik, kauçuk türü malzemeler üzerinde çeşitli çaplarda uçlar kullanılarak gerçekleştirilmektedir.

Başka bir Bakış Açısıyla, Başka bir kaynaktan;

Malzemelerde sertlik ölçümü

Malzemelerde sertlik ölçümü, bir malzemenin yüzey sertliğini belirlemek için yapılan önemli bir malzeme karakterizasyon yöntemidir. Sertlik ölçümü, malzemenin dayanıklılığı, aşınma direnci, tokluk ve mukavemet gibi önemli mekanik özelliklerini anlamada ve karşılaştırmada kullanılır. Bu ölçüm, endüstriyel uygulamalardan bilimsel araştırmalara kadar geniş bir yelpazede önemli bir rol oynar.

Sertlik Ölçüm Yöntemleri:

Malzemelerin sertliğini ölçmek için farklı yöntemler kullanılır. İşte en yaygın kullanılan sertlik ölçüm yöntemlerinden bazıları:

  1. Brinell Sertlik Ölçümü: 1900’lü yılların başında Johann Brinell tarafından geliştirilen bu yöntem, sertleştirilmiş çelik gibi sert malzemelerin sertlik ölçümünde kullanılır. Yöntem, yuvarlak bir topun (genellikle çelik veya karbür) belirli bir yük altında malzeme yüzeyine gömülmesiyle gerçekleştirilir. Yüzeyde oluşan iz çapı, sertlik skalasına bakılarak sertlik değeri elde edilir.
  2. Rockwell Sertlik Ölçümü: Hugh Rockwell ve Stanley Rockwell tarafından geliştirilen bu yöntem, sertlik ölçümünde yaygın olarak kullanılan bir diğer yöntemdir. Küresel bir pürüzsüz uç (büyük yük için) veya elmas konik uç (küçük yük için) kullanılır. Yük uygulandıktan sonra, çıkıntının boyutu ölçülerek sertlik değeri belirlenir.
  3. Vickers Sertlik Ölçümü: Diamond piramidinin köşe açısı 136 derece olan ucuyla yapılan bu yöntem, mikrosertlik ölçümü için yaygın olarak kullanılır. Küçük bir yük altında malzeme yüzeyine iz bırakılır ve izin boyutları ölçülerek Vickers sertlik numarası hesaplanır.
  4. Knoop Sertlik Ölçümü: Mikroskobik ölçekli sertlik ölçümlerinde kullanılan bir başka yöntemdir. Diamond Knoop piramidi, malzeme yüzeyine belirli bir yük altında basılır ve izin boyutları kullanılarak sertlik değeri hesaplanır.
  5. Shore Sertlik Ölçümü: Bu yöntem, elastik malzemelerin sertliğini ölçmek için kullanılır. Özellikle kauçuk, plastik ve esnek polimer malzemelerde yaygın olarak kullanılır. Uçları farklı geometriye sahip özel bir penetrometre kullanılır ve malzeme yüzeyine uygulanan yük altında izin derinliği ölçülerek sertlik değeri elde edilir.

Sertlik ölçüm yöntemleri, malzemenin fiziksel özelliklerine ve uygulamanın gerekliliklerine göre seçilir. Genellikle sertlik ölçümleri, malzemenin yapısal bütünlüğünü, kalitesini ve performansını değerlendirmek için kalite kontrolü, üretim ve araştırma alanlarında yaygın olarak kullanılır.

Unutmayın ki bu, sadece bir örnek makale başlangıcıdır. Tam bir makale yazmak, seçtiğiniz yöntemleri ayrıntılı bir şekilde açıklamak, farklı sertlik skalaları hakkında bilgi vermek ve her yöntemin avantajlarını ve dezavantajlarını ele almak gerekecektir.

Sertlik ölçüm yöntemleri ve farklı sertlik skalaları hakkında daha fazla bilgi;

Sertlik ölçüm yöntemlerinin avantajları ile dezavantajları

1. Brinell Sertlik Ölçümü:

  • Büyük yükler altında uygulanan sertlik ölçüm yöntemidir.
  • Yumuşak ve sert malzemelerin sertlik ölçümünde kullanılabilir.
  • Yüksek yük altında yapıldığı için malzeme yüzeyine büyük bir iz bırakır, bu nedenle yüzeyin düzgünlüğüne bağlı olarak daha büyük bir numuneye ihtiyaç duyabilir.
  • Yüzey pürüzlülüğü, malzeme içindeki bileşenler ve diğer faktörler, sonuçları etkileyebilir.
  • Avantajı, yüksek yükler altında yapıldığı için daha homojen olmayan malzemelerde de kullanılabilmesidir.

2. Rockwell Sertlik Ölçümü:

  • Hem sert hem de yumuşak malzemelerin ölçümlerini hızlı ve kolay bir şekilde yapar.
  • Farklı ölçekler (A, B, C, D, F, G, H, K) mevcuttur, böylece farklı malzemelerin sertliğini ölçmek için uygundur.
  • Diğer yöntemlere göre daha hızlı sonuçlar verir ve genellikle daha az numune hazırlığı gerektirir.
  • Ancak, yüzey pürüzlülüğü ve parazit etkileri sonuçları etkileyebilir.

3. Vickers Sertlik Ölçümü:

  • Mikrosertlik ölçümleri için kullanılır ve malzemenin mikroyapısına daha iyi bir bakış sağlar.
  • Daha küçük iz boyutlarına ihtiyaç duyar, bu nedenle daha küçük ve ince numunelerde kullanımı uygundur.
  • Ölçülen izin köşe açısı sabit olduğu için, malzemenin anizotropik özelliklerini de göz önünde bulundurur.
  • Yüksek çözünürlüklü sertlik ölçümü sağlar.

4. Knoop Sertlik Ölçümü:

  • Vickers yöntemine benzer, ancak daha uzun bir iz bırakır ve daha az yükleme zamanı gerektirir.
  • Mikro-sertlik ölçümlerinde ve çok ince numunelerde kullanılır.
  • İnce film kaplamaları ve sertleştirilmiş yüzeyler gibi hassas malzemeler için uygundur.
  • Bu yöntemde iz boyutları düzensizdir ve izin geometrisi, Vickers yöntemine kıyasla daha fazla etkilenir.

5. Shore Sertlik Ölçümü:

  • Elastik malzemelerin sertlik ölçümünde kullanılır.
  • Yumuşak malzemelerin sertlik ölçümü için uygundur, ancak sert malzemelerde daha az kullanışlıdır.
  • Diğer yöntemlere göre daha hızlı sonuçlar verir.
  • Parazit etkilerden etkilenmesi nedeniyle doğruluk açısından bazı sınırlamalara sahiptir.

Her yöntemin avantajları ve dezavantajları, belirli uygulamalar ve malzemeler için uygunluğunu belirler. Bu nedenle, sertlik ölçüm yöntemi seçerken, ölçüm yapılacak malzemenin özellikleri, numunenin boyutları, sertlik aralığı ve diğer gereksinimler göz önünde bulundurulmalıdır.

SERTLİK BİRİMLERİ DÖNÜŞÜM TABLOSU

E2a – SERTLİK BİRİMLERİ ÇEVRİM TABLOSU (1. bölüm – sert çelikler)

ROCKWELL BRINELL VICKERS KNOOP SCLERO-SCOPE
HRA HRB HRC HRD HRE HRF SUPERFICIAL 3000 kgf HV 500 gf
15N 30N 45N 10 mm
85,6 68 76,9 93,2 84,4 75,4 940 920 97,3
85 67 76,1 92,9 83,6 74,2 900 895 95
84,5 66 75,4 92.5 82,8 73,3 865 870 92,7
83,9 65 74,5 92,2 81,9 72 739 832 846 90,6
83,4 64 73,8 91,8 81,1 71 722 800 822 88,5
82,8 63 73 91,4 80,1 69,9 705 772 799 86,5
82,3 62 72,2 91,1 79,3 68,8 688 746 776 84,5
81,8 61 71,5 90,7 78,4 67,7 670 720 754 82,6
81,2 60 70,7 90,2 77,5 66,6 654 697 732 80,8
80,7 59 69,9 89,8 76,6 65,5 634 674 710 79
80,1 58 69,2 89,3 75,7 64,3 615 653 690 77,3
79,6 57 68,5 88,9 74,8 63,2 595 633 670 75,6
79 56 67,7 88,3 73,9 62 577 613 650 74
78,5 55 66,9 87,9 73 60,9 560 595 630 72,4
78 54 66,1 87,4 72 59,8 543 577 612 70,9
77,4 53 65,4 86,9 71,2 58,6 525 560 594 69,4
76,8 52 64,6 86,4 70,2 57,4 512 544 576 67,9
76,3 51 63,8 85,9 69,4 56,1 496 528 558 66,5
75,9 50 63,1 85,5 68,5 55 481 513 542 65,1
75,2 49 62,1 85 67,6 53,8 469 498 526 63,7
74,7 48 61,4 84,5 66,7 52,5 455 484 510 62,4
74,1 47 60,8 83,9 65,8 51,4 442 471 495 61,1
73,6 46 60 83,5 64,8 50,3 432 458 480 59,8
73,1 45 59,2 83 64 49 421 446 466 58,5
72,5 44 58,5 82,5 63,1 47,8 409 434 452 57,3
72 43 57,7 82 61,3 46,7 400 423 438 56,1
71,5 42 56,9 81,5 60,4 45,5 390 412 426 54,9
70,9 41 56,2 80,9 59,5 44,3 381 402 414 53,7
70,4 40 55,4 80,4 58,6 43,1 371 392 402 52,6
69,9 39 54,6 79,9 58.5 41,9 362 382 391 51,5
69,4 38 53,8 79,4 57,7 40,8 353 372 380 50,4
68,9 37 53,1 78,8 56,8 39,6 344 363 370 49,3
68,4 36 52,3 78,3 55,9 38,4 336 354 360 48,2
67,9 35 51,5 77,7 55 37,2 327 345 351 47,1
67,4 34 50,8 77,2 54,2 36,1 319 336 342 46,1
66,8 33 50 76.6 53,3 34,9 311 327 334 45,1
66,3 32 49,2 76,1 52,1 33,7 301 318 326 44,1
65,8 31 48,4 75.6 51,3 32,5 294 310 318 43,1
65,3 30 47,7 75 50,4 31,3 286 302 311 42,2
64,8 29 47 74,5 49,5 30,1 279 294 304 41,3
64,3 28 46,1 73,9 48,5 28,9 271 286 297 40,4
63,8 27 45,2 73,3 47,7 27,8 264 279 290 39,5
63,3 26 44,6 72,8 46,8 26,7 258 272 284 38,7
62,8 25 43,8 72,2 45,9 25,5 253 266 278 37,8
62,4 24 43,1 71,6 45 24,3 247 260 272 37
62 23 42,1 71 44 23,1 243 254 266 36,3
61,5 100 22 41,6 70.5 43,2 22 237 248 261 35,5
61 99 21 40,9 69,9 42,3 20,7 231 243 256 34,8
60,5 98 20 40,1 69.4 41,5 19,6 226 238 251 34,2
  • ASTM E 140 – (88) standardı baz alınmıştır.
  • Brinell birimi kolonunda kırmızı ile gösterilen değerler carbid bilye (diğerleri standart bilye) ile ölçüme uygundur.

E2b – SERTLİK BİRİMLERİ ÇEVRİM TABLOSU (2. bölüm – yumuşak çelikler)

ROCKWELL BRINELL VICKERS KNOOP
HRB HRC HRD HRE HRF SUPERFICIAL 3000 kgf HV 500 gf
15T 30T 45T 10 mm
100 22 93,1 83,1 72,9 240 240 251
99 21 92,8 82,5 71,9 234 234 246
98 20 92,5 81,8 70,9 228 228 241
97 18,5 92,1 81,1 69,9 222 222 236
96 16,5 91,8 80,4 69,8 216 216 231
95 15 91,5 79,8 67,9 210 210 226
94 14 91,2 79,1 66,9 205 205 221
93 12,5 90,8 78,4 65,9 200 200 216
92 11 90,5 77,8 64,8 195 195 211
91 9,5 90,2 77,1 63,8 190 190 206
90 8 89,9 76,4 62,8 185 185 201
89 7 89,5 75,8 61,8 180 180 196
88 6 89,2 75,1 60,8 176 176 192
87 4,5 88,9 74,4 59,8 172 172 188
86 3 88,6 73,8 58,8 169 169 184
85 2 88,2 73,1 57,8 165 165 180
84 1 87,9 72,4 56,8 162 162 176
83 0 87,6 71,8 55,8 159 159 173
82 87,3 71,1 54,8 156 156 170
81 86,9 70,4 53,8 153 153 167
80 86,6 69,7 52,8 150 150 164
79 86,3 69,1 51,8 147 147 161
78 86 68,4 50,8 144 144 158
77 85,6 67,7 49,8 141 141 155
76 85,3 67,1 48,8 139 139 152
75 99,6 85 66,4 47,8 137 137 150
74 99,1 84,7 65,7 46,8 135 135 147
73 98,5 84,3 65,1 45,8 132 132 145
72 98 84 64,4 44,8 130 130 143
71 97,4 83,7 63,7 43,8 127 127 141
70 96,8 83,4 63,1 42,8 125 125 139
69 96,2 83 62,4 41,8 123 123 137
68 95,6 82,7 61,7 40,8 121 121 135
67 95,1 82,4 61 39,8 119 119 133
66 94,5 82,1 60,4 38,7 117 117 131
65 93,9 81,8 59,7 37,7 116 116 129
64 93,4 81,4 59 36,7 114 114 127
63 92,8 81,1 58,4 35,7 112 112 125
62 92,2 80,8 57,7 34,7 110 110 124
61 91,7 80,5 57 33,7 108 108 122
60 91,1 80,1 56,4 32,7 107 107 120
59 90,5 79,8 55,7 31,7 106 106 118
58 90 79,5 55 30,7 104 104 117
57 89,4 79,2 54,4 29,7 103 103 115
56 88,8 78,8 53,7 28,7 101 101 114
55 88,2 78,5 53 27,7 100 100 112
54 87,7 78,2 52,4 26,7 111
53 87,1 77,9 51,7 25,7 110
52 86,5 77,5 51 24,7 109
51 86 77,2 50,3 23,7 108
50 85,4 76,9 49,7 22,7 107
49 84,8 76,6 49 21,7 106
48 84,3 76,2 48,3 20,7 105
47 83,7 75,9 47,7 19,7 104
46 83,1 75,6 47 18,7 103
45 82,6 75,3 46,3 17,7 102
44 82 74,9 45,7 16,7 101
43 81,4 74,6 45 15,7 100
42 80,8 74,3 44,3 14,7 99
41 80,3 74 43,7 13,6 98
40 79,7 73,6 43 12,6 97
39 79,1 73,3 42,3 11,6 96
38 78,6 73 41,6 10,6 95
37 78 72,7 41 9,6 94
36 77,4 72,3 40,3 8,6 93
35 76,9 72 39,6 7,6 92
34 76,3 71,7 39 6,6 91
33 75,7 71,4 38,3 5,6 90
32 75,2 71 37,6 4,6 89
31 74,6 70,7 37 3,6 88
30 74 70,4 36,3 2,6 87
  • ASTM E 140 – (88) standardı baz alınmıştır.

Çelik Malzeme Karşılaştırma ve dönüşüm tablosu  için tıklayın

En Güzel ve Anlamlı Cuma Mesajları (2026)

En Güzel ve Anlamlı Cuma Mesajları (2026)

İslam aleminde “müminlerin bayramı” olarak kabul edilen Cuma günü, sadece bir takvim yaprağı değil; ruhun dinlendiği, ellerin semaya açıldığı ve gönüllerin birleştiği özel bir zaman dilimidir. Sevdiklerimize gönderdiğimiz bir “Hayırlı Cumalar” mesajı, bazen aradaki mesafeleri eritir, bazen de bir gönle dokunarak günün bereketlenmesine vesile olur.

Bu yazımızda, sevdiklerinizle WhatsApp, Instagram, Facebook veya SMS yoluyla paylaşabileceğiniz en yeni, en anlamlı ve dualı Cuma mesajlarını kategoriler halinde bir araya getirdik.


En Yeni ve Anlamlı Cuma Mesajları

  • “Rabbim bu mübarek Cuma gününde kalbinizden geçen her hayırlı duayı, alnınıza kader diye yazsın. Cumanız mübarek olsun.

  • “Gönüller huzurla, eller dua ile dolsun. Bir Cuma daha bizlere nasip eden Allah’a hamdolsun. Selam ve dua ile…”

  • “Güneşin doğduğu her yer rahmet, kalplerin çarptığı her an bereket olsun. Bu özel günde tüm dualarınızın kabul olması dileğiyle. Hayırlı Cumalar.

  • “Allah’ım; darlığımıza bolluk, kalbimize ferahlık, hastalarımıza şifa, dertlilerimize deva ihsan eyle. Cumanız mübarek olsun.




Kısa, Öz ve Etkileyici Mesajlar

Hızlıca paylaşmak isteyenler için zarif ve kısa seçenekler:

  • “Dualarda buluşmak ümidiyle, Cumanız mübarek olsun.

  • “Rabbim bizi hayra anahtar, şerre kilit eylesin. Hayırlı Cumalar.

  • “Gül kokulu Cumalar, huzur dolu yarınlar dilerim.”

  • “Niyetimiz salih, akıbetimiz hayır, Cumamız mübarek olsun.


Hadis-i Şerifler ve Dualı Cuma Mesajları

Peygamber Efendimiz (S.A.V) buyuruyor ki: “Üzerine güneşin doğduğu en hayırlı gün Cuma günüdür.” Bu müjdeye layık olabilmek duasıyla…

  • “Ey Rabbim! Bu mübarek Cuma hürmetine, bizi sevdiğin kulların arasına kat. Bizleri affet, bizlere merhamet et. Amin, Hayırlı Cumalar.

  • “Allah’ım! Senden dünya ve ahirette afiyet diliyorum. Bu güzel günün feyzi üzerinize olsun. Cumanız mübarek olsun.

  • “İşlerimize kolaylık, ömrümüze bereket, kalplerimize merhamet ver Ya Rabbi! Hayırlı, huzurlu Cumalar.


Sevdiklerinize Özel (Eş, Dost, Akraba)

  • “Mesafeler uzak olsa da duaların birleştirdiği gönüller var. Güzel dostlarım, Cumanız mübarek olsun.

  • “Ailemizin üzerine rahmet, evimize bereket, gönlümüze muhabbet dolsun. Hepinize hayırlı Cumalar.”

  • “Bugün öyle bir dua et ki; günahın tövbeye, dertlerin şifaya, kalbin huzura dönüşsün. Mübarek Cuma gününüz kutlu olsun.

Cuma mesajları sadece bir gelenek değil, aynı zamanda bir hatırlatmadır. Birbirimize hayır dua etmek, İslam ahlakının en güzel örneklerinden biridir. Unutmayın ki, “Bir Müslümanın, din kardeşine gıyabında yaptığı dua kabul olunur.”



Resimli Cuma Mesajı

Resimli Cuma Mesajı




Editörün Notu: Yukarıdaki mesajları kopyalayarak sevdiklerinize gönderebilir, sayfamızdaki özel tasarlanmış Cuma resimlerini galeri bölümünden indirebilirsiniz.

Siz de en sevdiğiniz Cuma duasını yorum kısmına yazarak sayfamıza bereket katabilirsiniz!

Cuma Mesajı


Cuma Mesajı




Cuma Mesajı



Cuma Mesajı


Cuma Mesajı


Cuma Mesajı


Cuma Mesajı


Cuma Mesajı


Cuma Mesajı


Cuma Mesajı




Cumanız Mübarek olsun

Ford Focus Mk3 Bluetooth Sorununa Kesin ve Ekonomik Çözüm

1. Giriş: Focus Mk3 ve Bağlantı Problemleri

Focus Focus Mk3 (Trend, Trendx) (2011-2014) ve makyajlı kasalarda (2015-2018) kullanıcıların en çok şikayet ettiği konulardan biri Bluetooth sistemidir. Bazı modellerde Bluetooth hiç yoktur, bazılarında ise “Sync” modülü zamanla donar veya bozulur. Serviste modül değişimi oldukça maliyetli olabilir.

2. Sorun: Neden Bağlanamıyoruz?

  • Donanımsal Eksiklik: Trend paketlerde sadece AUX girişi olması.

  • Modül Arızası: Mevcut Bluetooth modülünün telefonları görmemesi veya ses kesintileri.

  • Yazılım Uyumsuzluğu: Eski tip modüllerin yeni nesil akıllı telefonlarla eşleşememesi.

3. Pratik Çözüm: USB Bluetooth/Wi-Fi Adaptör Kullanımı

İşte burada benim uyguladığım ve oldukça verimli çalışan yöntem devreye giriyor. Karmaşık kablo tesisatları veya pahalı multimedya ekranları yerine, USB Bluetooth Adaptör kullanarak bu sorunu çözüyoruz.

Ford Focus Mk3 Bluetooth Sorununa Kablosuz ve Kesin Çözüm: Heartz veya (Earldorm) USB Bluetooth Adaptör

Ford Focus Mk3 (2011-2018) araç sahiplerinin en çok zorlandığı konulardan biri, telefonunu araca bağlayıp müzik dinleyememektir. Özellikle Bluetooth modülü olmayan veya modülü arızalanan araçlar için piyasada çok fazla çözüm var, ancak ben en temiz ve kablosuz yöntemi buldum.

Bu yazıda, Heartz USB Bluetooth Adaptör ile bu sorunu nasıl sıfır kablo kalabalığıyla çözdüğünüzü anlatacağım.

Neden Heartz USB Adaptör?

Piyasadaki birçok Bluetooth adaptörü, enerji için USB’yi, ses iletimi için ise ekstra bir AUX kablosunu kullanır. Ancak benim Trendyol’dan aldığım Heartz marka cihazda 3.5 mm jack kablosu yok! Gerek de yok. Cihaz, sesi doğrudan USB portu üzerinden dijital olarak aktarıyor.

Adım Adım Kurulum ve Kullanım

Kurulum o kadar basit ki, herhangi bir teknik destek almanıza gerek kalmıyor:

  1. USB Portuna Takın: Cihazı aracınızın kolçak içindeki veya teyp panelindeki USB girişine takın.

  2. Telefonla Eşleştirin: Telefonunuzun Bluetooth menüsünden cihazı bulup saniyeler içinde eşleştirin.

  3. Medya Seçimi: Araç teybiniz üzerinden AUX veya MEDIA tuşuna basarak giriş kaynağını USB/Bluetooth olarak belirleyin.

  4. Müziği Başlatın: Spotify, YouTube veya telefonunuzdaki herhangi bir uygulamadan müziği açın. Ses doğrudan aracın hoparlörlerinden gelecektir.

Dikkat Edilmesi Gereken Tek Nokta: Gecikme (Lag)

Bu cihazın kullanım konforu çok yüksek olsa da dürüst bir kullanıcı deneyimi olarak bir noktayı belirtmem gerekiyor: Müzik geçişlerinde veya videolarda yaklaşık 3-4 saniyelik bir gecikme yaşanıyor. Yani şarkıyı değiştirdiğinizde veya videoyu başlattığınızda ses 3-4 saniye sonra geliyor. Ancak sadece müzik dinleyen biriyseniz bu durum kullanım konforunu etkileyen büyük bir sorun teşkil etmiyor.

Ford aracınızın Şarkı atlatma tuşu çalışıyor. (Ben sadece spotify de denedim)

Avantajları:

  • Kablo Kalabalığı Yok: AUX kablosuyla uğraşmazsınız, görüntü kirliliği yaratmaz.

  • Ekonomik: Yeni bir multimedya ekranı taktırmaktan veya orijinal modülü tamir ettirmekten çok daha ucuz.

  • Pratik: Tak ve çalıştır mantığıyla çalışır.

Sonuç

Ford Focus Mk3 aracınızda Bluetooth yoksa, Heartz USB adaptör bu işi en şık şekilde çözen araç gereçlerden biri. Trendyol gibi platformlardan kolayca bulabileceğiniz bu cihaz, küçük gecikmesine rağmen fiyat/performans açısından 10 numara bir çözüm sunuyor.

Ayrıca sadece focus değil usb bağlayıp müzik dinlediğiniz her marka araba teybinde kullanabilirsiniz, Usb ile müzik dinlediğiniz müzik setlerinde de kullanabilirsiniz. Usb girişi bluetooth oluyor.

Aracınızda Aux girişi varsa (benimkinde yok) bir tarafı usb bir tarafı 3.5mm jack lı olanlar var, onu da kullanabilirsiniz, onların usb ucunu bir çakmaklık şarj cihazına da bağlayıp kullanılabiliyor.

Ben burdan aldım:

https://www.trendyol.com/m-tk-moveteck/m73-fm-5-0-bluetooth-kablosuz-mini-arac-kiti-wireless-usb-aux-donusturucu-hoparlor-cevirici-metalik-p-737090062?boutiqueId=61&merchantId=193621

“Sizin aracınızda hangi yöntem çalıştı?” ve “Gecikme süresi sizin için önemli mi?” düşüncelerinizi yazarsanız sevinirim.
